في أنظمة إزالة الكبريت من غازات المداخن الرطبة، يُنظر إلى دائرة طحن الحجر الجيري غالبًا على أنها وظيفة داعمة، لا غنى عنها، ولكنها ليست ذات أهمية استراتيجية. هذا الرأي غير صحيح. فعملية الطحن تحدد بشكل مباشر فعالية عامل إزالة الكبريت، وموثوقية تشغيل النظام، وجزءًا كبيرًا من استهلاك الطاقة المساعدة للمحطة. بالنسبة للمحطات التي تسعى إلى خفض تكاليف التشغيل وزيادة كفاءة إزالة ثاني أكسيد الكبريت، يُعد اختيار تقنية الطحن أحد أهم القرارات المؤثرة في تصميم أنظمة إزالة الكبريت من غازات المداخن.
بالاستناد إلى الدراسات المقارنة من محطات الطاقة العاملة وبيانات الاختبار على نطاق تجريبي، توضح هذه المقالة - من المنظورين التقني والاقتصادي - لماذا تعتبر مطحنة الأسطوانة العمودية (VRM) الحل الأمثل لطحن الحجر الجيري في تطبيقات إزالة غازات المداخن الرطبة.
فهم دور طحن الحجر الجيري في إزالة غازات المداخن
لا تزال عملية إزالة الكبريت من غازات المداخن باستخدام الحجر الجيري الرطب هي التقنية السائدة عالميًا، وذلك لقيمتها العالية في إزالة الكبريت وتوافر الحجر الجيري على نطاق واسع كمادة كيميائية. في هذه العملية، يُخلط الحجر الجيري المطحون ناعمًا (CaCO₃) بالماء ويُرش في برج امتصاص، حيث يتفاعل مع ثاني أكسيد الكبريت (SO₂) الموجود في غازات المداخن لتكوين كبريتيت الكالسيوم، الذي يُؤكسد لاحقًا لإنتاج الجبس القابل للبيع (CaSO₄·2H₂O).
يُعدّ معدل ذوبان الحجر الجيري قيدًا حركيًا بالغ الأهمية. يتميز الحجر الجيري بانخفاض ذوبانيته - حوالي 50 ملغم/لتر - مما يعني أن مساحة السطح المتاحة للتفاعل تحدّ بشكل مباشر من كفاءة إزالة ثاني أكسيد الكبريت. وللتعويض عن ذلك، يُطحن الحجر الجيري عادةً إلى درجة نعومة تتراوح بين 90 و95% من خلال منخل 45 ميكرومتر (325 مش) قبل دخوله إلى جهاز الامتصاص. ويُعدّ تحقيق هذا التوزيع لحجم الجسيمات باستمرار وكفاءة الوظيفة الأساسية لدائرة الطحن.
تتجلى دائرة الطحن ذات الأداء الضعيف في عدة جوانب: زيادة استهلاك الحجر الجيري نتيجة عدم الاستخدام الكامل للمواد الكيميائية، وانخفاض نقاء الجبس، وزيادة كميات النفايات الصلبة، وتراجع موثوقية النظام. في المقابل، يؤدي الإفراط في الطحن إلى هدر الطاقة دون تحقيق فوائد عملية متناسبة. يجب أن يوفر حل الطحن الأمثل تحكمًا دقيقًا في درجة النعومة بأقل قدر من استهلاك الطاقة وأقصى قدر من التوافر.
الطريقة التقليدية: الطحن الرطب بالكرات
لطالما كان استخدام مطحنة الكرات الرطبة ذات الدائرة المغلقة هو الأسلوب السائد في تحضير الحجر الجيري. في هذا النظام، يُغذى الحجر الجيري والماء إلى المطحنة بنسب محددة، ويُصنف المعلق الناتج بواسطة فواصل إعصارية. تُعاد الجزيئات الخشنة إلى المطحنة لمزيد من الطحن، بينما يُرسل الفائض من الفواصل الإعصارية - بتركيز مواد صلبة يبلغ حوالي 30% - إلى جهاز الامتصاص كعامل لإزالة الكبريت.
تتميز مطاحن الكرات بمتانتها وكفاءتها العالية في التشغيل، مما يفسر هيمنتها الطويلة الأمد في الصناعة. ولكن عند استخدامها في معالجة الحجر الجيري، تظهر عيوبها الجوهرية بوضوح. فجزء كبير من هذه الطاقة لا يُستغل في تقليل حجم الجسيمات، بل يُهدر على شكل حرارة وضوضاء. في الوقت نفسه، تشغل مطاحن الكرات مساحة كبيرة، وتتعرض وسائط الطحن والبطانات للتآكل المستمر، مما يزيد من تكاليف المواد الاستهلاكية.
والأهم من ذلك، أن مطاحن الكرات تواجه صعوبة في تلبية متطلبات النعومة لأنظمة إزالة غازات المداخن الحديثة. فعندما ترتفع نسبة المنتج الذي يمر عبر مرشح بحجم 45 ميكرومتر إلى 95%، يصبح استهلاك الطاقة في طحن الكرات مرتفعًا بشكل غير متناسب.

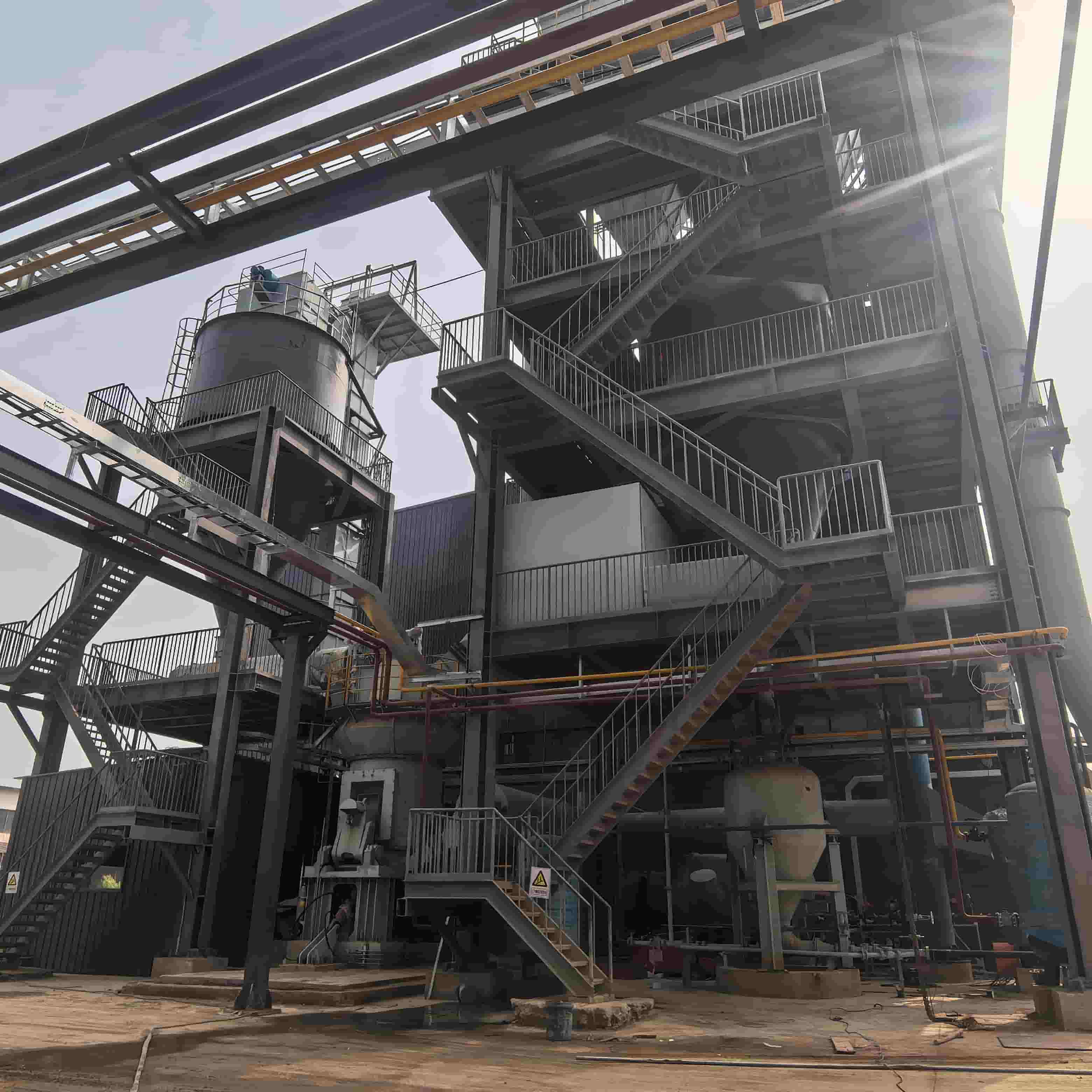

كيف تعمل مطحنة الأسطوانات العمودية؟
يدير المحرك قرص الطحن ليدور عبر المخفض. تسقط المواد من مدخل التغذية على مركز قرص الطحن، بينما يدخل الهواء الساخن إلى المطحنة من مدخل الهواء. بفعل قوة الطرد المركزي، تتحرك المواد نحو حافة قرص الطحن. وعند مرورها عبر الأخدود الحلقي على قرص الطحن، تُسحق تحت ضغط بكرات الطحن. يرفع تدفق الهواء عالي السرعة المواد المسحوقة عند حافة قرص الطحن، بينما تسقط الجزيئات الأكبر حجمًا عائدةً إلى قرص الطحن لإعادة طحنها. عندما تمر المواد في تدفق الهواء عبر مصنف المسحوق الديناميكي، وبفعل الدوار الدوار، يسقط المسحوق الخشن عائدًا إلى قرص الطحن ليُطحن مرة أخرى. يُحمل المسحوق الناعم المؤهل بواسطة تدفق الهواء ويُجمع في جامع الغبار، ليصبح المنتج النهائي. تُجفف المواد المحتوية على رطوبة من خلال ملامستها للغاز الساخن، لتحقيق نسبة الرطوبة المطلوبة للمنتج.
الميزات الرئيسية للمنتج:
1. كفاءة عالية وتوفير الطاقة: كفاءة طحن عالية، مع استهلاك طاقة أقل بنسبة 40٪ من مطاحن الكرات؛
2. انخفاض التكلفة الإجمالية للاستثمار: تدفق عملية بسيط وبصمة صغيرة، 50% فقط من بصمة مطحنة الكرات؛
3. موثوقية عالية: تعتمد الآلة بأكملها على تصميم مكونات معياري، مع مكونات ناضجة للغاية؛
4. صيانة مريحة وتكلفة تشغيل منخفضة: انخفاض التآكل، وعمليات فحص وإصلاح مريحة، ودرجة عالية من الأتمتة؛
5. جودة منتج مستقرة: وقت إقامة قصير للمواد، سهولة التوزيع والكشف، وجودة منتج مستقرة؛
6. صديق للبيئة ومنخفض الكربون: اهتزاز منخفض للنظام، ضوضاء منخفضة، محكم الإغلاق تمامًا، بدون تسرب للغبار.
خاتمة
إن اختيار نظام طحن الحجر الجيري لإزالة الكبريت من غازات المداخن ليس مجرد قرار شراء، بل هو التزام طويل الأمد بهيكل تكاليف تشغيل محدد ونظام صيانة فعال. وتؤكد الدراسات الفنية والاقتصادية المقارنة بوضوح أن مطحنة الأسطوانات العمودية، مقارنةً بالطحن الكروي الرطب التقليدي، توفر استهلاكًا أقل للطاقة، وتكاليف أقل لقطع الغيار، وتحكمًا أدق في المنتج، وعوائد مالية أعلى.
بالنسبة لمحطات توليد الطاقة التي تصمم نظامًا جديدًا لإزالة الكبريت من غازات المداخن أو تفكر في تحديث دائرة تحضير الحجر الجيري الحالية، يمثل نظام الطحن الدوراني العمودي (VRM) بديلاً فعالاً ومجديًا اقتصاديًا لنموذج مطحنة الكرات. ومع تشديد لوائح الانبعاثات وتزايد التدقيق في استهلاك الطاقة المساعدة، ستزداد أهمية اعتماد نظام الطحن الدوراني العمودي.
التعليمات
س1: ما هو طحن الحجر الجيري في نظام إزالة غازات المداخن، ولماذا هو ضروري؟
ج: يؤدي طحن الحجر الجيري إلى تحويله إلى مسحوق ناعم (عادةً ما يمر 90-95% منه عبر منخل بحجم 45 ميكرومتر) ليتفاعل بكفاءة مع ثاني أكسيد الكبريت في جهاز الامتصاص. وبدون الطحن الدقيق، ينخفض معدل استخدام الكاشف وتتأثر نقاوة الجبس.
س2: لماذا يفضل استخدام مطحنة الأسطوانات العمودية (VRM) على مطحنة الكرات لطحن الحجر الجيري في نظام إزالة غازات المداخن (FGD)؟
ج: يستهلك نظام الطحن العمودي طاقة أقل بكثير، ويُلغي تكاليف وسائط الطحن، ويُوفر تحكمًا أدق في درجة النعومة في مساحة أصغر. ورغم أن تكلفته الأولية أعلى، إلا أنه يُحقق صافي قيمة حالية أفضل وفترة استرداد أقصر.
س3: ما هي درجة النعومة التي يجب أن يطحن بها الحجر الجيري لنظام إزالة غازات المداخن الرطبة؟
ج: تُحدد معظم أنظمة إزالة غازات المداخن الرطبة نسبة 90-95% من المواد المارة عبر مرشح 45 ميكرومتر (325 مش). وهذا يوازن بين تفاعلية الكواشف وطاقة الطحن.
س4: هل يمكن طحن الحجر الجيري خارج الموقع باستخدام تقنية VRM؟
ج: نعم، لأن مطحنة VRM تنتج مسحوقًا جافًا، يمكن إجراء عملية الطحن في منجم الحجر الجيري ونقل المنتج إلى الموقع. وهذا من شأنه أن يقلل تكاليف المعدات الميكانيكية بأكثر من 90% مقارنةً بدائرة مطحنة الكرات الرطبة في الموقع.
س5: هل يتطلب جهاز VRM التجفيف، وكيف يتم التعامل مع ذلك؟
ج: تقوم وحدة الطحن العمودية (VRM) بعمليات الطحن والتجفيف والتصنيف في وحدة واحدة. يتم إدخال الغاز الساخن إلى المطحنة لتبخير رطوبة المواد الخام أثناء الطحن، مما يلغي الحاجة إلى معدات تجفيف منفصلة.
س6: ما هي الصيانة التي يتطلبها نظام VRM في خدمة الحجر الجيري؟
أ: تركز الصيانة على أسطوانات الطحن وبطانات الطاولة، المصنوعة من مواد مقاومة للتآكل. يتسبب الطحن على سطح الطاولة في تآكل أقل من الطحن الكروي، وانخفضت تكلفة المواد الاستهلاكية من 2.8% من النفقات التشغيلية إلى 0.5% فقط في دراسة كوسيل.
س7: ما مقدار المساحة التي يوفرها نظام VRM مقارنة بدائرة مطحنة الكرات؟
ج: يدمج نظام VRM عمليات الطحن والتجفيف والتصنيف في وحدة رأسية واحدة، مما يقلل من مساحة الأرضية بنسبة تصل إلى 50%. وهذا مفيد بشكل خاص لعمليات التحديث في المساحات المحدودة.
س8: هل أثبتت تقنية VRM فعاليتها في تطبيقات إزالة غازات المداخن؟
ج: نعم، تُستخدم محركات الدوران العمودية في صناعة الإسمنت والمعادن منذ عقود، وهي راسخة في طحن الحجر الجيري في أنظمة إزالة غازات المداخن. وقد أكدت الدراسات المقارنة في محطات توليد الطاقة العاملة كفاءتها وعائداتها المالية.
