مبدأ عمل مطحنة الأسطوانات العمودية: الدليل الكامل للطحن الفعال

تُعدّ مطحنة HVM العمودية ذات الأسطوانات جهاز طحن متطور وآمن وصديق للبيئة وموفر للطاقة وعالي الكفاءة، تم تطويره من خلال بحث وتصميم معمقين. ويستند هذا الجهاز إلى تبني شامل لأحدث التقنيات المحلية والعالمية في مجال مطاحن الأسطوانات العمودية، بالإضافة إلى خبرة هندسية واسعة في التطبيقات العملية. تدمج هذه المطحنة وظائف متعددة في وحدة واحدة، تشمل التجفيف والطحن والتصنيف والنقل الهوائي. وقد وصلت مؤشرات أدائها الرئيسية ومؤشراتها التقنية والاقتصادية إلى مستويات عالمية متقدمة.

مبدأ العمل:

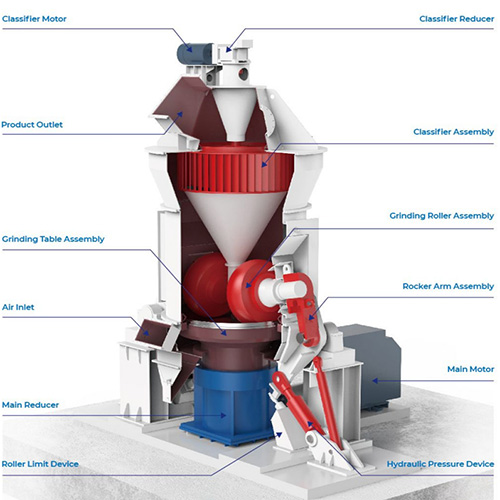

يدير المحرك الكهربائي طاولة الطحن لتدور عبر علبة تروس. تُغذى المواد إلى مركز طاولة الطحن عبر مدخل التغذية، بينما يدخل الهواء الساخن إلى المطحنة عبر مدخل الهواء في الوقت نفسه. بفعل قوة الطرد المركزي، تتحرك المواد نحو حافة طاولة الطحن. وعند مرورها عبر الأخدود الحلقي على الطاولة، تُسحق وتُطحن بواسطة البكرات الدوارة. ثم تُرفع المواد المسحوقة بواسطة تدفق هواء عالي السرعة من حلقة الفوهة الموجودة على محيط الطاولة. تسقط الجزيئات الخشنة عائدةً إلى طاولة الطحن لإعادة طحنها، بينما تمر المواد العالقة في تدفق الهواء عبر المصنف الديناميكي والثابت المدمج. بفعل الدوار، تُطرد الجزيئات الخشنة وتُعاد إلى الطاولة لمزيد من الطحن، بينما تُحمل الجزيئات الدقيقة المؤهلة خارج المطحنة مع تدفق الهواء ويتم جمعها بواسطة نظام تجميع الغبار كمنتج نهائي. أثناء ملامستها للغاز الساخن، يتبخر ويجف الرطوبة الموجودة في المواد، مما يضمن أن المنتج النهائي يفي بمواصفات الرطوبة المطلوبة.

الميزات الرئيسية
1. كفاءة عالية وتوفير الطاقة

(1) كفاءة طحن عالية مع استهلاك منخفض للطاقة - توفير 40٪ - 50٪ مقارنة بمطاحن الكرات التقليدية.
(2) تسمح السعة الكبيرة للآلة الواحدة بالتشغيل خلال فترات انخفاض استهلاك الكهرباء لتقليل تكاليف الطاقة.
(3) يتم الترويج بقوة لتكنولوجيا ومعدات المطاحن الأسطوانية العمودية كحل جديد لتوفير الطاقة وتقليل الاستهلاك، مما يساعد الشركات على تعزيز قدرتها التنافسية في صناعة معالجة المساحيق الإقليمية وحتى الوطنية.

2. سهولة الصيانة وانخفاض تكلفة التشغيل

(1) يمكن إخراج البكرات من جسم المطحنة عبر الأجهزة الهيدروليكية، مما يوفر مساحة واسعة لاستبدال أكمام البكرات والبطانات وإجراء مهام الصيانة الأخرى بسهولة كبيرة.
(2) أكمام البكرات قابلة للعكس، مما يطيل عمر خدمة المواد المقاومة للتآكل.
(3) لا حاجة لنشر المواد مسبقًا على طاولة الطحن قبل بدء التشغيل؛ يمكن تشغيل المطحنة في ظروف عدم التحميل، مما يزيل صعوبات بدء التشغيل.
(4) معدل تآكل منخفض - يتم تصنيع بكرات وبطانات الطاولات من مواد خاصة مقاومة للتآكل، مما يضمن عمر خدمة طويل.
(5) درجة عالية من الأتمتة: يستخدم نظام التحكم الآلي سلسلة Siemens PLC (ألمانيا)، مما يتيح التحكم عن بُعد والتشغيل المبسط. يمكن تشغيل الورشة بشكل أساسي دون وجود مشغل، مما يقلل تكاليف التشغيل بشكل كبير.

3. انخفاض التكلفة الإجمالية للاستثمار

يتميز هذا النظام، الذي يدمج عمليات التكسير والتجفيف والطحن والنقل في وحدة واحدة، بتدفق عمليات بسيط، ومعدات مساعدة أقل، وتصميم مدمج، ومساحة صغيرة - لا تتجاوز 50% من مساحة مطحنة الكرات. ويمكن تركيبه في الهواء الطلق، مما يقلل تكاليف الإنشاء بشكل أكبر ويخفض بشكل مباشر إجمالي الاستثمار الرأسمالي للشركات.

4. جودة منتج مستقرة

(1) إن قصر مدة احتفاظ المواد داخل المطحنة يسهل مراقبة توزيع حجم جسيمات المنتج وتكوينه، مما يضمن جودة منتج مستقرة ومتسقة.
(2) يتميز المنتج النهائي بشكل جسيمات موحد، وتوزيع ضيق لحجم الجسيمات، وقابلية تدفق ممتازة، مما يوفر قدرة عالية على التكيف مع مختلف التطبيقات اللاحقة.

5. موثوقية عالية

(1) مزود بجهاز حد البكرات لمنع الاهتزازات الشديدة الناتجة عن انقطاع تغذية المواد أثناء التشغيل.
(2) يعتمد نوعاً جديداً من أجهزة إحكام الغلق بالبكرات لأداء إحكام غلق أكثر موثوقية. فهو يلغي الحاجة إلى مروحة إحكام الغلق، مما يقلل من محتوى الأكسجين داخل المطحنة ويوفر أداءً فائقاً في كبح الانفجارات.

6. حماية البيئة

(1) تعمل مطحنة الأسطوانة العمودية HVM بأقل قدر من الاهتزاز ومستويات ضوضاء منخفضة.
(2) النظام بأكمله مغلق تمامًا ويعمل تحت ضغط سلبي، مع عدم وجود تسرب للغبار، مما يجعل من الممكن تحقيق بيئة ورشة عمل خالية من الغبار تقريبًا.

التطبيقات

تُعد مطحنة HVM العمودية ذات الأسطوانة، بتصميمها العلمي ومزاياها الكامنة، قابلة للتطبيق على نطاق واسع لطحن المواد المختلفة في ظل ظروف تشغيل متنوعة - بدءًا من المواد عالية الرطوبة إلى المواد الجافة، ومن المواد صعبة الطحن إلى المواد سهلة الطحن، ومن المنتجات الخشنة إلى المنتجات فائقة النعومة.

قابلية التكيف مع المواد:

رطوبة المواد: يتعامل مع مواد التغذية التي تتراوح نسبة رطوبتها من 20% إلى 30% (مثل خبث الكربيد، والليغنيت، والطباشير) وصولاً إلى <1% (على سبيل المثال، الكلنكر الأسمنتي)؛

قابلية الطحن: تعالج المواد التي يصعب طحنها للغاية (مثل رمل الكوارتز، خبث الصلب، خبث الفرن العالي، البيروفيلليت، خام الحديد) والمواد سهلة الطحن (مثل الجبس، الكالسيت)؛

دقة المنتج: يحقق أحجامًا للمنتج النهائي تتراوح من 2-5 مم (مثل المواد الخام لصناعة الطوب، ورمل البناء المستخرج من الصخر الزيتي) وصولًا إلى 15 ميكرومتر بنسبة نجاح 97% (مثل كربونات الكالسيوم المطحونة لصناعات الورق والكيماويات). ضبط الدقة سهل ودقيق.
