مطحنة البنتونيت العمودية ذات التكلفة المنخفضة

مطحنة البنتونيت العمودية ذات التكلفة المنخفضة

المزايا الرئيسية

✅ كفاءة الطاقة

يقل استهلاك الطاقة بنسبة 30% إلى 50% مقارنةً بمطاحن الكرات التقليدية. مطحنة عمودية موفرة للطاقة يعتمد مبدأ طحن طبقة المواد، حيث تقوم بكرات الطحن بضغط المواد مباشرة على قرص الطحن، مما يتجنب هدر الطاقة الناتج عن تصادم الكرات الفولاذية في مطاحن الكرات.

✅ التجفيف والطحن المتكاملان

غالباً ما يحتوي خام البنتونيت على نسبة رطوبة عالية (تصل إلى 25-35%). مطحنة طحن البنتونيت يُدخل الهواء الساخن (حتى 400 درجة مئوية) مباشرةً إلى حجرة الطحن، مما يؤدي إلى تجفيف وطحن المادة في خطوة واحدة، وبالتالي الاستغناء عن الحاجة إلى مجفف مسبق منفصل. ويتم تثبيت نسبة الرطوبة في المنتج النهائي عند ≤1%.

✅ التحكم الدقيق في النعومة

يُتيح المُصنِّف الديناميكي المُدمج سهولة ضبط نعومة المنتج من 80 إلى 3000 مش (170-5 ميكرومتر). يتميز المنتج النهائي بتوزيع ضيق لحجم الجسيمات وجودة ثابتة.

✅ تكلفة تشغيل منخفضة

تآكل أقل: مواد البكرات والبطانة عبارة عن سبائك عالية الجودة، مما يطيل عمر الخدمة إلى 2-5 سنوات للمعادن غير المعدنية.

سهولة الصيانة: يمكن إخراج البكرات باستخدام الأجهزة الهيدروليكية لاستبدال أكمام البكرات بسرعة، مما يقلل من وقت التوقف.

استهلاك منخفض للطاقة: توفير يصل إلى 40-50% من الطاقة مقارنة بمطاحن الكرات.

✅ بصمة صغيرة

يشغل هذا النظام ما بين 50% إلى 70% فقط من المساحة المطلوبة لنظام مطحنة الكرات. ويمكن تركيبه في الهواء الطلق، مما يقلل من تكاليف الإنشاءات المدنية.

✅ الأتمتة العالية

مزودة بأنظمة تحكم مركزية PLC، مما يتيح التحكم عن بعد ومحلياً. يدعم نظام التشحيم التلقائي الإنتاج المتواصل على مدار الساعة طوال أيام الأسبوع بأقل قدر من العمالة.

✅ صديق للبيئة

يعمل النظام بأكمله تحت ضغط سلبي كامل دون أي تسرب للغبار. وبفضل تجهيزه بجامعات غبار نبضية، فإن مستويات الانبعاثات تفي بالمعايير البيئية الصارمة (≤10 ملغم/م³). يتميز النظام بانخفاض الاهتزاز والضوضاء.<80 ديسيبل).

مطحنة عمودية للبنتونيت المواصفات الفنية

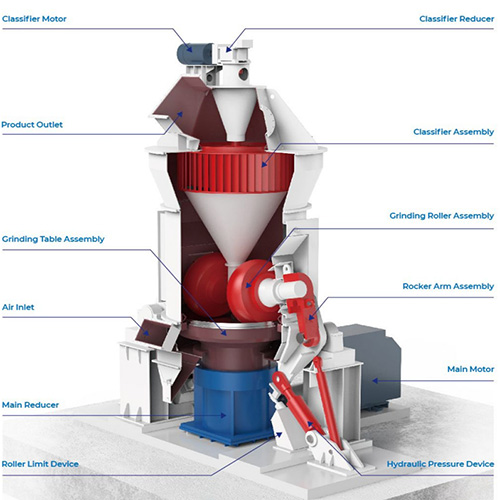

تكوين النظام

يتكون نظام الطحن العمودي الكامل للبنتونيت من الوحدات التالية:

1. نظام التغذية: صندوق تخزين مؤقت، ووحدة تغذية اهتزازية، وميزان حزام لتوصيل المواد بشكل موحد ومستقر.

2. الوحدة الرئيسية للمطحنة العمودية: قرص الطحن، بكرات الطحن، المخفض والنظام الهيدروليكي.

3. فاصل المسحوق: تعتمد بنية مركبة ديناميكية-ثابتة للتحكم بدقة في نعومة المسحوق النهائي.

4. نظام التجفيف: موقد هواء ساخن (متوفر بأنواع تعمل بالغاز والزيت والفحم) يمكنه توفير هواء ساخن للعمليات يصل إلى 400 درجة مئوية.

5. نظام تجميع الغبار: مرشح الأكياس النبضي، الذي يجمع المسحوق النهائي ويعالج غبار غازات المداخن لتلبية معايير الانبعاثات في آن واحد.

6. نظام التحكم: نظام تحكم مركزي PLC للمراقبة الآنية لجميع معايير تشغيل المعدات بأكملها.

•

•

•





مبدأ العمل

يقوم المحرك بتدوير قرص الطحن عبر المخفض. تسقط المواد الخام على مركز قرص الطحن عبر مدخل التغذية، بينما يدخل الهواء الساخن إلى المطحنة عبر مدخل الهواء. وبفعل قوة الطرد المركزي، تتحرك المواد نحو حافة قرص الطحن وتُسحق بفعل قوة ضغط بكرات الطحن عند مرورها عبر الأخاديد الحلقية الموجودة على القرص.



تُرفع المواد المسحوقة بواسطة تدفق هواء عالي السرعة عند حلقة الهواء الموجودة على حافة قرص الطحن. تسقط الجزيئات الكبيرة عائدةً إلى القرص لإعادة طحنها. أثناء مرور المواد المحمولة جوًا عبر الفاصل الديناميكي الساكن، تُعيد الشفرات الدوارة المسحوق الخشن إلى قرص الطحن لطحنه مرة أخرى. يُنقل المسحوق الناعم المُطابق للمواصفات من المطحنة بواسطة تدفق الهواء ويُجمع بواسطة جهاز تجميع المسحوق كمنتجات نهائية. تُجفف المواد الرطبة أثناء ملامستها للغاز الساخن لتلبية نسبة الرطوبة المطلوبة للمنتجات النهائية.

قضية

1. ما هي المادة الخام التي ترغب في طحنها؟
2. ما هي طاقتك الإنتاجية المستهدفة (بالأطنان في الساعة)؟
3. ما هي درجة النعومة التي تحتاجها (الشبكة)؟
4. ما هو تطبيق الاستخدام النهائي الخاص بك؟
