تتيح مضخة الصوامع ذات الطور الكثيف نقل كميات كبيرة من الرماد المتطاير والأسمنت لمسافات طويلة. ويقلل النقل بسرعة منخفضة من تآكل الأنابيب واستهلاك الطاقة لأنظمة معالجة المساحيق الصناعية الجديدة والمطورة.
رقم الصنف :
pneumatic conveying system supplierالطلب (الحد الأدنى للكمية) :
1قسط :
Negotiationمنشأ المنتج :
Hefei,Chinaلون :
Customizeميناء الشحن :
Negotiationمهلة :
Negotiationوزن :
Based on actualمضخة نقل حاويات تعمل بالهواء المضغوط عالي السعة

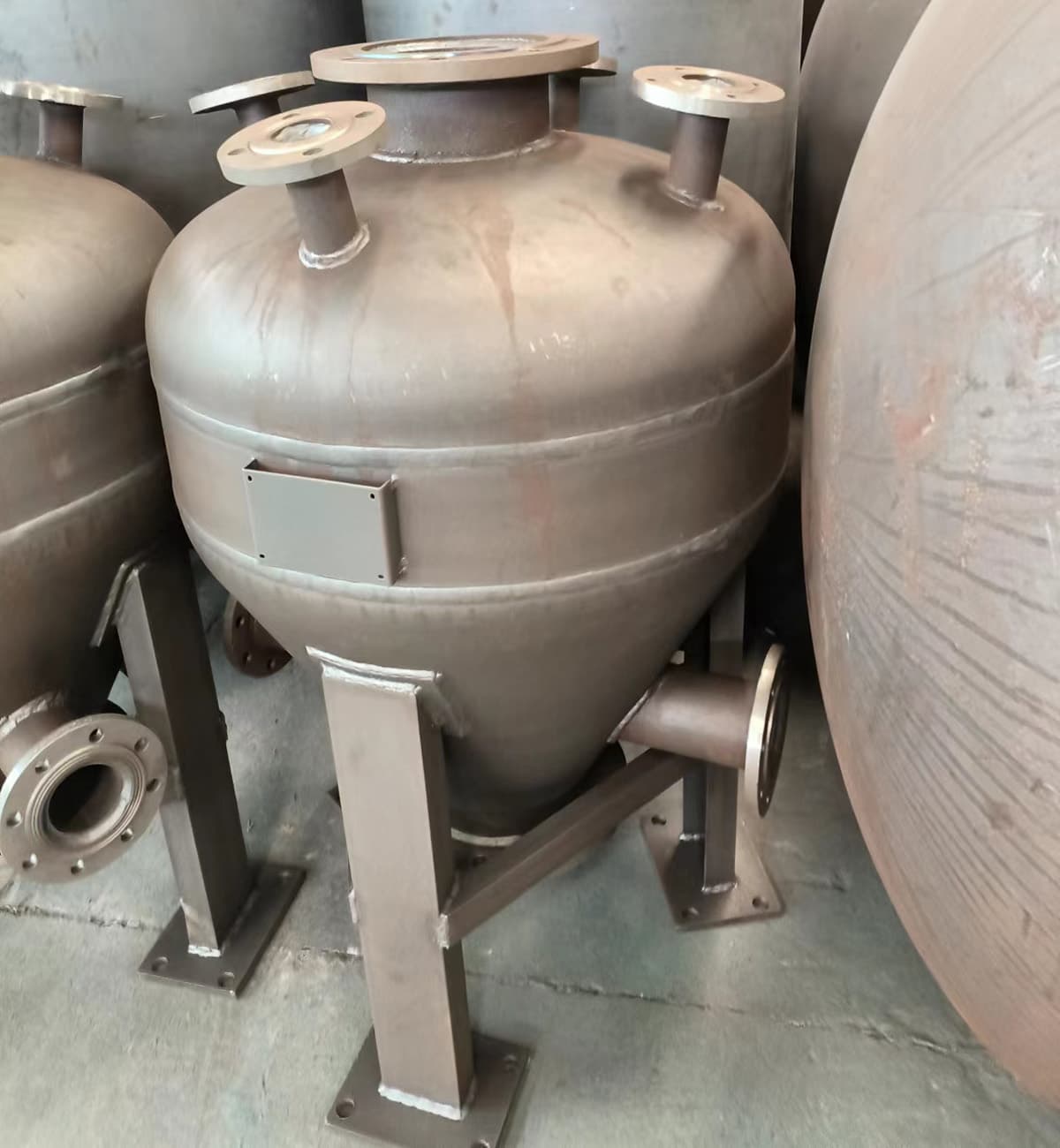

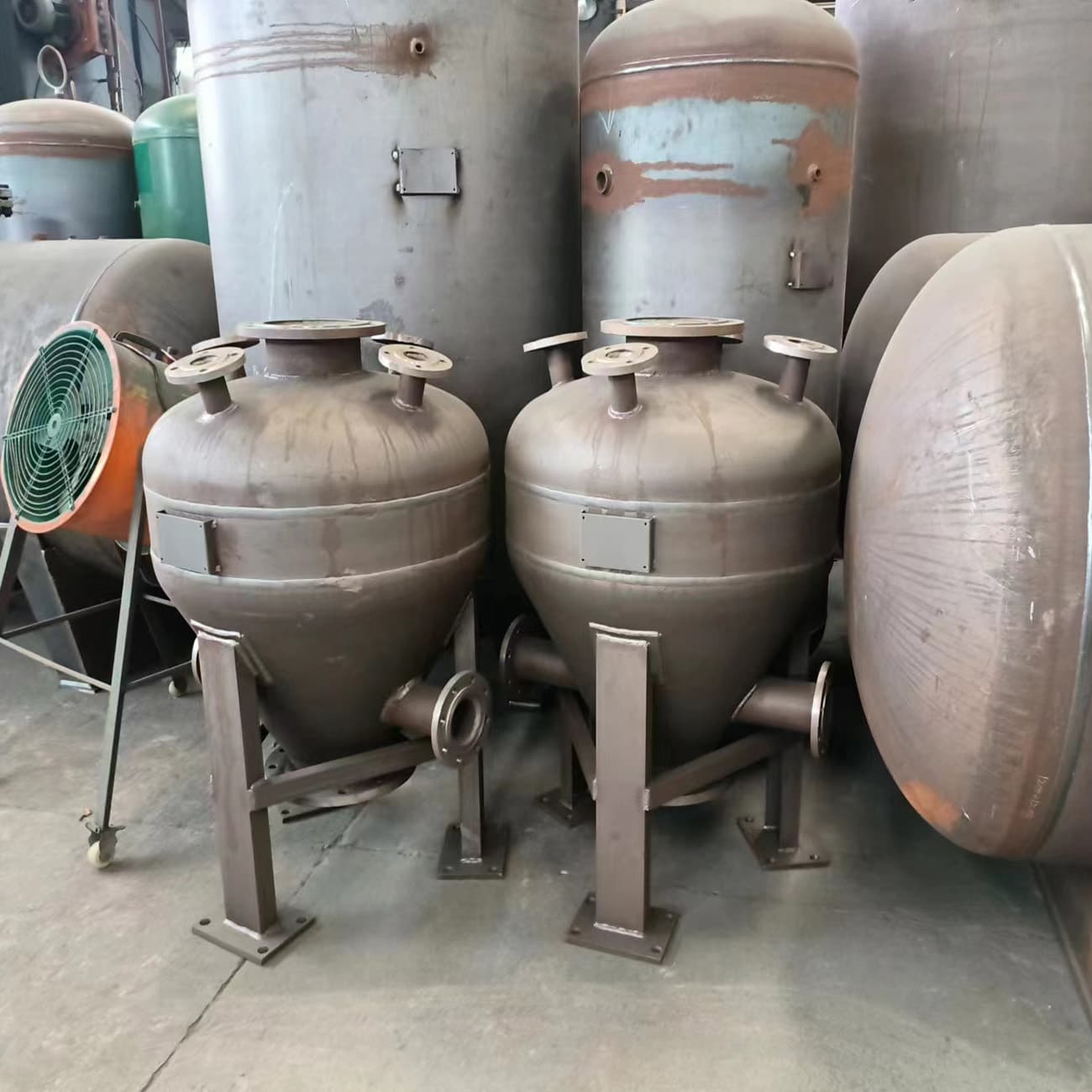

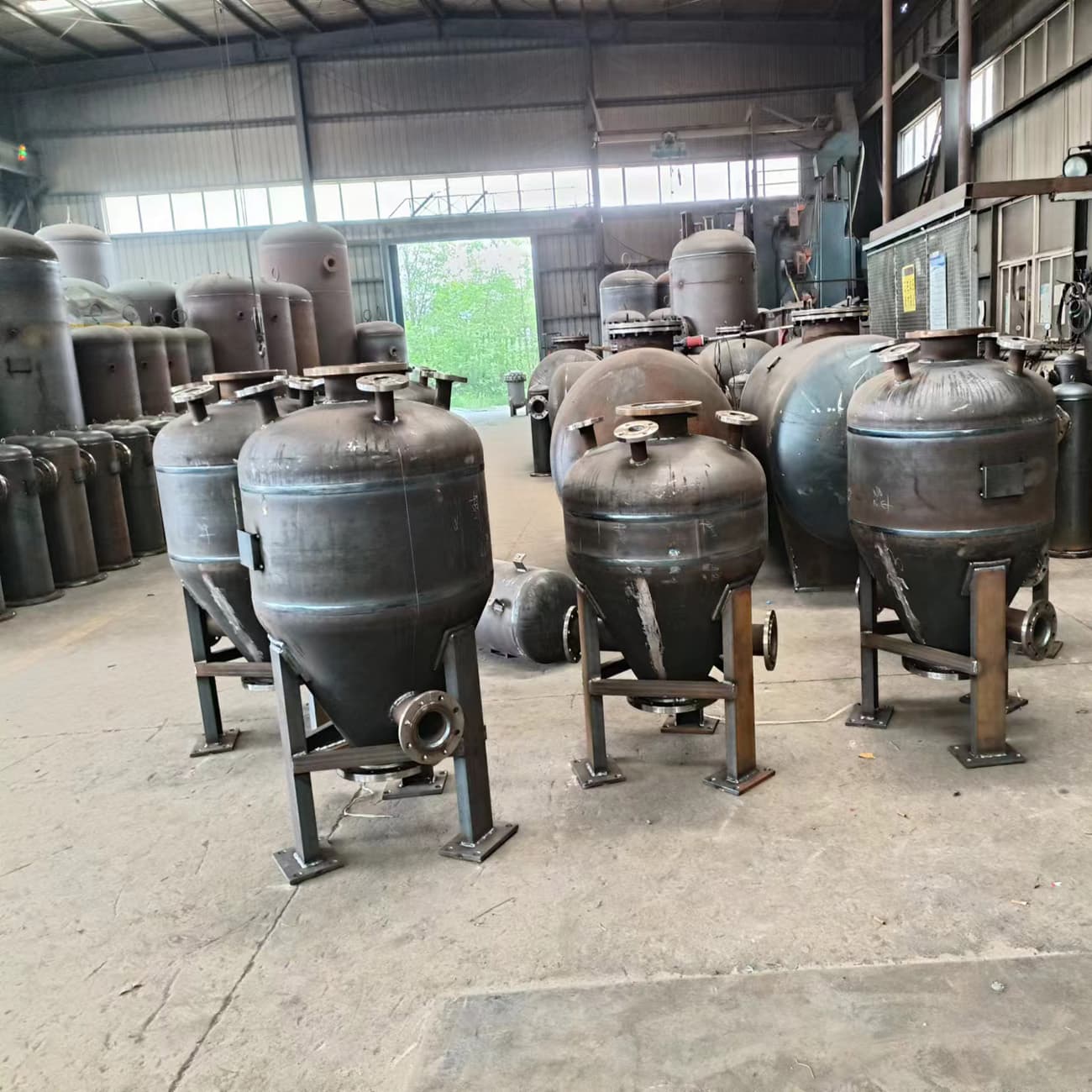

تُعدّ مضخة الخزان، التي تُعرف أيضًا بمضخة خزان الإرسال أو مضخة الوعاء، حلاً فعالاً لنقل المواد بالهواء المضغوط ذي الطور الكثيف. فهي تستخدم الهواء المضغوط لنقل المواد المسحوقة والحبيبية عبر الأنابيب تحت ضغط عالٍ وبسرعة منخفضة، مما يقلل من التآكل ويحافظ على سلامة المواد. وبفضل نسبة المواد الصلبة إلى الغاز العالية، يعمل هذا النظام بكفاءة عالية مع المواد الكاشطة والهشة وذات القيمة العالية، وله تطبيقات واسعة في قطاعات الطاقة والأسمنت والكيماويات والتعدين.
مبدأ العمل
تعمل مضخة الصندوق بنظام تغذية متقطع على دفعات:
1. التعبئة: تتدفق المواد الخام إلى وعاء الضغط من القادوس عبر صمام التغذية.
2. الضغط: يتم إغلاق الوعاء بإحكام، ويتم حقن الهواء المضغوط في الداخل.
3. النقل: تشكل المواد سدادات كثيفة ويتم دفعها عبر خط الأنابيب باتجاه الموقع المستهدف.
4. التفريغ والفصل: عند نقطة الاستقبال، تنفصل المواد عن تدفق الهواء وتسقط في صومعة التخزين.
يُشير صوت اندفاع الهواء المميز إلى اكتمال كل دورة، مما يدل على أن خط الأنابيب قد تم تنظيفه بالكامل وجاهز لعملية الدفعة التالية.
جدول معلمات مضخة نقل الحاويات الهوائية ذات المواصفات العادية
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD18/N | PCD20/N | PCD22/N | مسافة النقل المرجعية | |
مواصفة | 5.0~6.7m³ | 7.0~10.0m³ | 10.0~15.0m³ | أفقي (م) | عمودي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 12~20 | 16~32 | 25~50 | 500 | 30 |
الرماد المتطاير | 0.75 | 18~32 | 25~48 | 35~70 | 50 |
| |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
الأسمنت / المواد الخام | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 | |
جدول معلمات مضخة نقل الحاويات الهوائية ذات المواصفات الصغيرة
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة النقل المرجعية | |
مواصفة | 0.2~0.5m³ | 0.6~1.6m³ | 1.5~2.5m³ | 2.5~5.0m³ | أفقي (م) | عمودي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
الرماد المتطاير | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 | |
الأسمنت / المواد الخام | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
مسحوق السيليكون | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
جدول معلمات مضخة نقل الحاويات الهوائية لمسافات طويلة
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل المرجعية | |
مواصفة | 16~20m³ | 18-22m3 | 20~27m³ | 26~32m³ | أفقي (م) | أفقي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
الرماد المتطاير | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 40~65 | 45~70 | 50~85 | 70~100 | 70~100 | 1000 | 25 |
الأسمنت / المواد الخام | 1.0 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 | |
جدول معلمات مضخة نقل الحاويات الهوائية ذات السعة الكبيرة
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل المرجعية | |
مواصفة | 16~20m³ | 18-22m³ | 20-27 متر مكعب | 26~32m³ | أفقي (م) | أفقي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
الرماد المتطاير | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
الأسمنت / المواد الخام | 1.0 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
المزايا الأساسية
سرعة منخفضة وتقليل الاحتكاك
بفضل سرعة نقل تتراوح بين 3 و8 أمتار في الثانية، مقارنةً بالسرعة النموذجية التي تتراوح بين 15 و30 مترًا في الثانية لأنظمة الطور المخفف، يقلل تصميمنا بشكل كبير من تآكل الأنابيب. عند نقل المواد الصلبة السائبة الكاشطة، يمكن تمديد عمر خدمة الأنابيب من 3 إلى 5 أضعاف.
نسبة عالية من المواد الصلبة إلى الغاز
ينقل هذا النظام كميات أكبر من المواد مع استهلاك أقل للهواء المضغوط. وبالمقارنة مع أنظمة النقل ذات الطور المخفف، فإنه يوفر كفاءة طاقة فائقة ويساعدك على التحكم في نفقات التشغيل الجارية.
نقل لطيف للمواد الحساسة
يمنع التدفق البطيء للكتلة التكسير الميكانيكي للجسيمات الهشة، مما يجعل المحلول مناسبًا تمامًا للوسائط الهشة والحبوب والمنتجات المحببة.
الأداء الممتد لمسافات طويلة
صُممت هذه التقنية لتتلاءم مع تصميمات الأنابيب الصناعية المعقدة. تضمن عملية التغذية الدفعية أداءً ثابتًا في النقل عبر مئات الأمتار، لتصل إلى مسافات تتجاوز 1000 متر.
تشغيل مستقر مع تحكم آلي
مزودة بنظام تحكم آلي PLC يدعم كلاً من الوضعين التلقائي واليدوي. تعمل الوحدة بثبات في ظل الخدمة المستمرة ولا تتطلب سوى صيانة دورية محدودة.

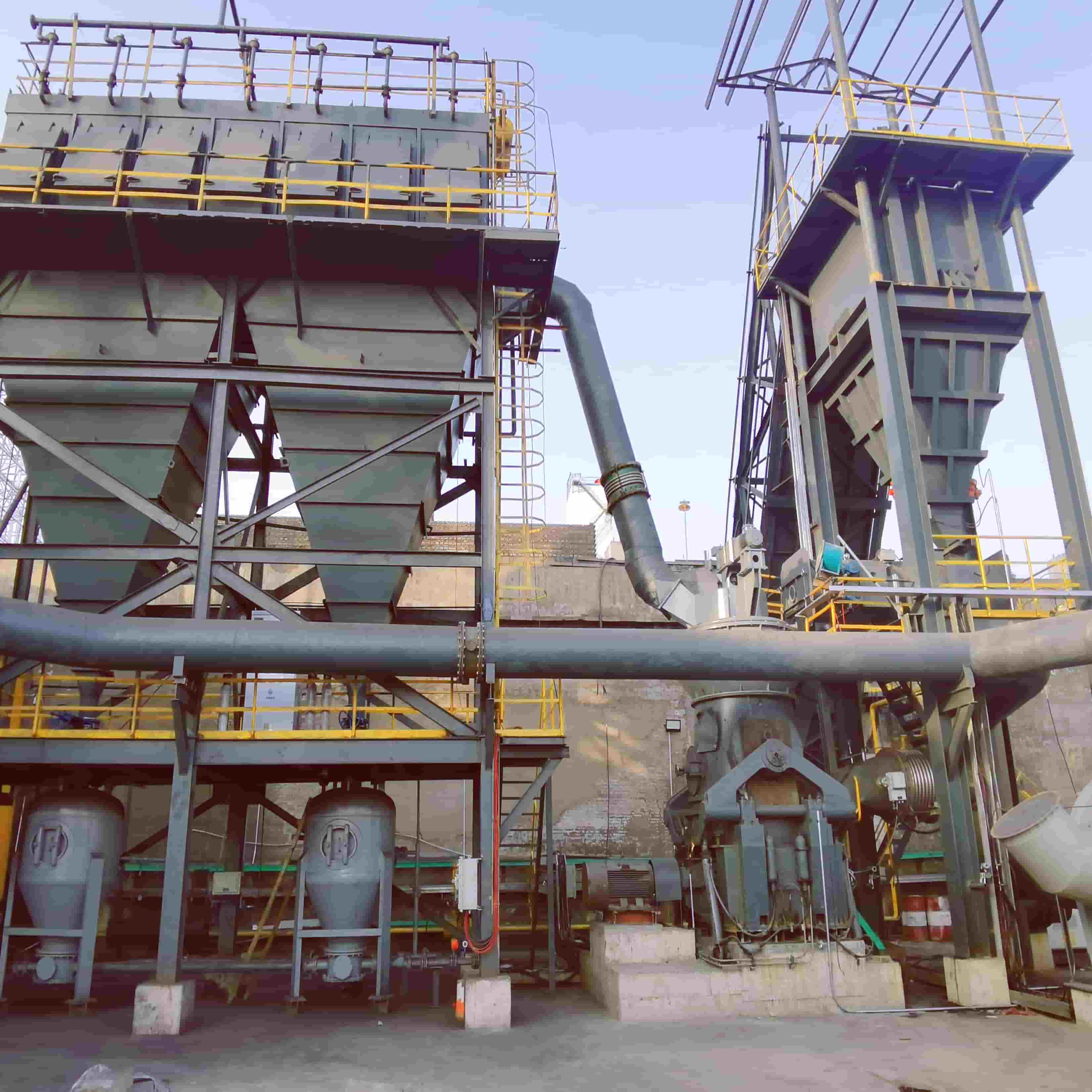

التطبيقات
التعليمات
س1: ما هي المواد التي يمكن لهذه المضخة التعامل معها؟
ج: إنه مناسب للأسمنت، والرماد المتطاير، ومسحوق المعادن، ومسحوق الحجر الجيري، والمواد الجافة السائبة المماثلة. تتوفر تكوينات قابلة للتخصيص لتلبية متطلبات محددة.
س2: ما هي أقصى مسافة نقل؟
ج: تدعم الأنظمة القياسية مسافة تصل إلى 1000 متر. ويمكن تصميم أنظمة لمسافات أطول عند الطلب.
س3: كيف تتم مقارنة الطور الكثيف بالطور المخفف بالنسبة للمواد الكاشطة؟
أ: تعمل المرحلة الكثيفة بسرعة أقل بكثير (3-8 م/ث مقابل 15-30 م/ث)، مما يقلل من تآكل الأنابيب بشكل كبير. وهذا يطيل عمر خطوط الأنابيب بشكل ملحوظ عند استخدام مواد كاشطة.
س4: ما هي خيارات التحكم المتاحة؟
ج: تأتي الأنظمة مزودة بوحدة تحكم منطقية قابلة للبرمجة (PLC) تدعم الوضعين اليدوي والتلقائي. كما يتوفر تكامل مع نظام التحكم الموزع (DCS) لأتمتة المصنع بأكمله.
س5: هل يمكن تخصيص النظام؟
ج: نعم. نحن نقدم سعة قابلة للتخصيص، ومواد بناء السفن (الفولاذ الكربوني أو الفولاذ المقاوم للصدأ)، وتكوينات لتلبية متطلبات التشغيل المحددة.
إذا كنتم مهتمين بمضخة نقل الحاويات الهوائية ذات الطور الكثيف، أو كنتم بحاجة إلى حلول نقل مصممة خصيصًا لتلبية احتياجاتكم، فيرجى التواصل معنا فورًا. سيرد عليكم فريقنا المختص خلال 24 ساعة، وسيزودكم بمعلومات مفصلة عن المنتج وعرض سعر.
