رقم الصنف :
Slag Vertical Roller Millالطلب (الحد الأدنى للكمية) :
1قسط :
Negotiationمنشأ المنتج :
Chinaلون :
Customizeميناء الشحن :
Chinese Portsمهلة :
Negotiationوزن :
based on actual
| الميزة 1 | الميزة الثانية | الميزة 3 |
| توفير الطاقة: انخفاض استهلاك الطاقة بنسبة 30-50% | هيكل مقاوم للتآكل | سهولة الصيانة |
| توفر عملية الطحن العمودية ما بين 30 إلى 50% من الطاقة مقارنة بمطاحن الكرات التقليدية، حيث يبلغ استهلاك الطاقة للوحدة 40-50 كيلوواط ساعة فقط لكل طن، مما يقلل بشكل كبير من تكاليف التشغيل. | تم تصنيع بكرات الطحن والبطانات من سبيكة مقاومة للتآكل عالية الكروم، مما يوفر عمر خدمة طويلًا واستبدالًا أقل عند التوقف عن العمل. | يمكن إخراج بكرات الطحن من غلاف المطحنة للصيانة؛ ويتميز نظام التحميل الهيدروليكي بإمكانية التعديل المريح لتعزيز كفاءة الصيانة. |
| دقة قابلة للتعديل | متعدد الوظائف لمختلف المواد | منخفض الضوضاء وصديق للبيئة |
| بفضل وجود مصنف ديناميكي عالي الكفاءة مدمج، يمكن تعديل مساحة السطح المحددة لـ GGBFS النهائي من 420 إلى 600 م²/كجم لتلبية متطلبات العملاء المتنوعة. | فهي تجمع بين التجفيف والطحن والتصنيف والنقل في وحدة واحدة، قادرة على معالجة الخبث وخبث الصلب والرماد المتطاير والمواد الخام الأخرى في وقت واحد. | يعمل النظام تحت ضغط سلبي، مع انبعاث الغبار أقل من المعايير الوطنية والتحكم في الضوضاء بأقل من 85 ديسيبل. |
جدول المواصفات الفنية والبارامترات التقنية لمطحنة المسحوق الدقيق العمودية لخبث الصلب عالي الحجم
مواصفات النموذج | HVM2500 | HVM2800 | HVM3400 | HVM3700 | HVM4200 | HVM4500 | HVM4800 | HVM5100 | HVM5600 |
القطر المتوسط لطاولة التجليخ (مم) | 2500 | 2800 | 3400 | 3700 | 4200 | 4500 | 4800 | 5100 | 5600 |
السعة (طن/ساعة) | 23-26 | 50-60 | 70-83 | 90-110 | 110-140 | 130-150 | 150-180 | 180-200 | 200-220 |
رطوبة المواد الخام | ＜15% | ||||||||
مساحة سطح المنتج المحددة | ≥420㎡/كجم | ||||||||
منتج رطب | ≤1% | ||||||||
قدرة المحرك الرئيسي (كيلوواط) | 900 | 1800 | 2500 | 3350 | 3800 | 4500 | 5300 | 6150 | 6450/6700 |
يوضح | بخصوص: مؤشر ترابط خبث التعدين ≤ 25 كيلوواط ساعة/طن، ومؤشر ترابط خبث الصلب ≤ 30 كيلوواط ساعة/طن، سينخفض الإنتاج بنسبة 30-40% عند طحن مسحوق خبث الصلب الدقيق | ||||||||

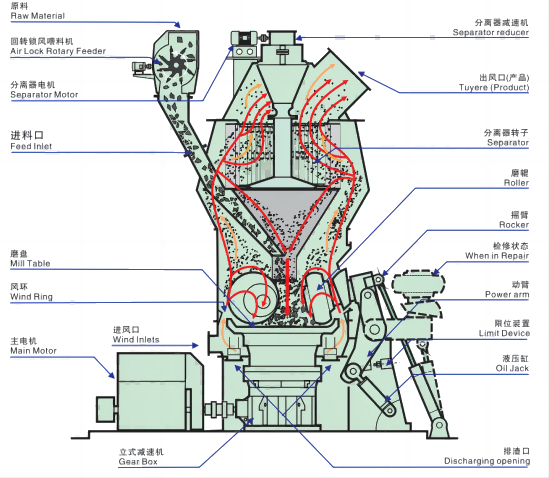

مبدأ العمل
1. يقوم المحرك بتدوير قرص الطحن بواسطة المخفض. وفي الوقت نفسه، تسقط المواد من منفذ التغذية إلى مركز قرص الطحن الدوار، ويدخل الهواء الساخن إلى حجرة الطحن عبر مدخل الهواء.
2. بفعل قوة الطرد المركزي، تتحرك المادة نحو حافة قرص الطحن. وعندما تمر عبر الأخدود الدائري الموجود على القرص، يتم سحقها بواسطة أسطوانة الطحن.
3. يتم التقاط المواد المسحوقة بواسطة تدفق الهواء عالي السرعة عند حافة قرص الطحن. وتسقط الجزيئات الكبيرة مباشرة على القرص لإعادة طحنها.
4. ثم تمر المادة التي يحملها تدفق الهواء عبر الفاصل الديناميكي الساكن. وبفعل الدوار الدوار، يسقط المسحوق الخشن عائدًا إلى قرص الطحن لإعادة طحنه، بينما يحمل تدفق الهواء المسحوق الناعم المطلوب.
5. يتم جمع المسحوق الناعم المؤهل بواسطة جهاز التجميع ويصبح المنتج النهائي.
6. بالنسبة للمواد التي تحتوي على رطوبة، يتم تجفيفها أثناء ملامستها للهواء الساخن، مما يضمن أن المنتج النهائي يلبي نسبة الرطوبة المطلوبة.
تكوين النظام
يتكون نظام الطحن العمودي من جسم المطحنة الرئيسي، ووحدة التغذية، ووحدة التصنيف، والمروحة، ومجموعة الأنابيب، وقادوس التخزين، ونظام التحكم الكهربائي، ونظام تجميع الغبار.

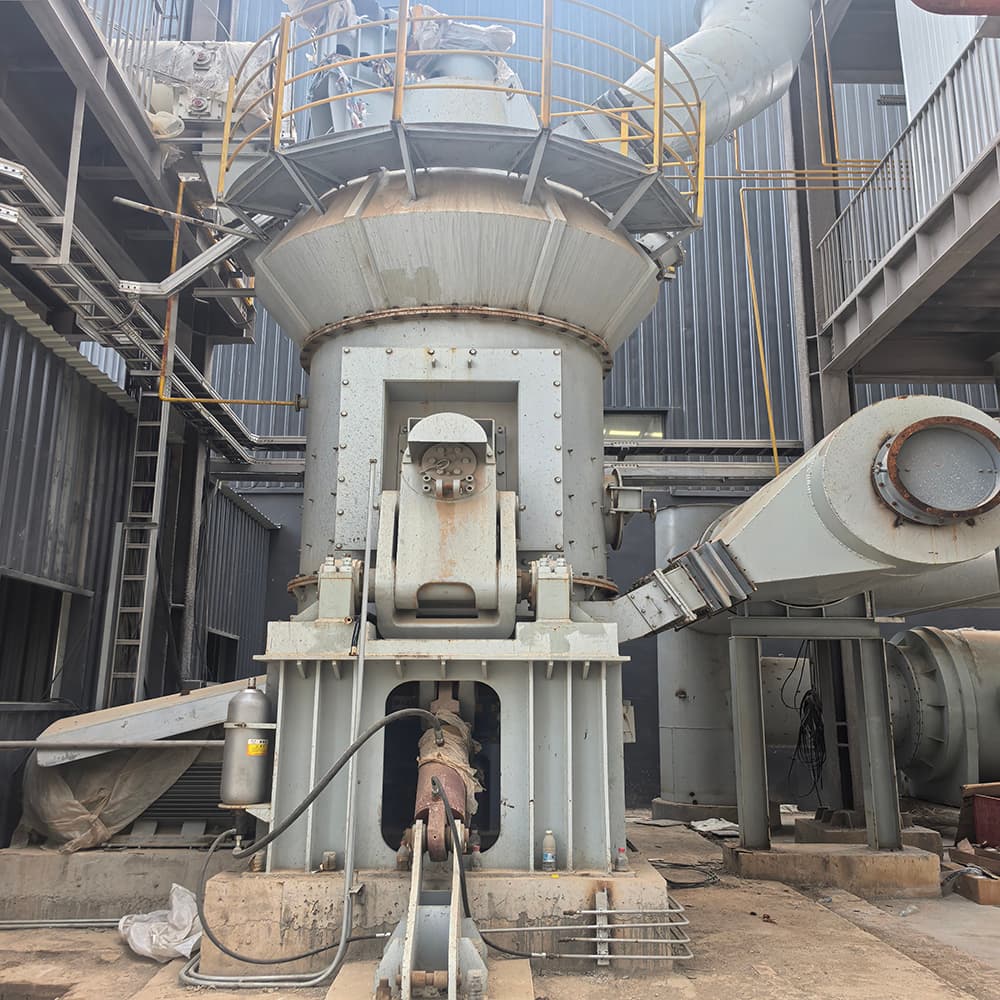

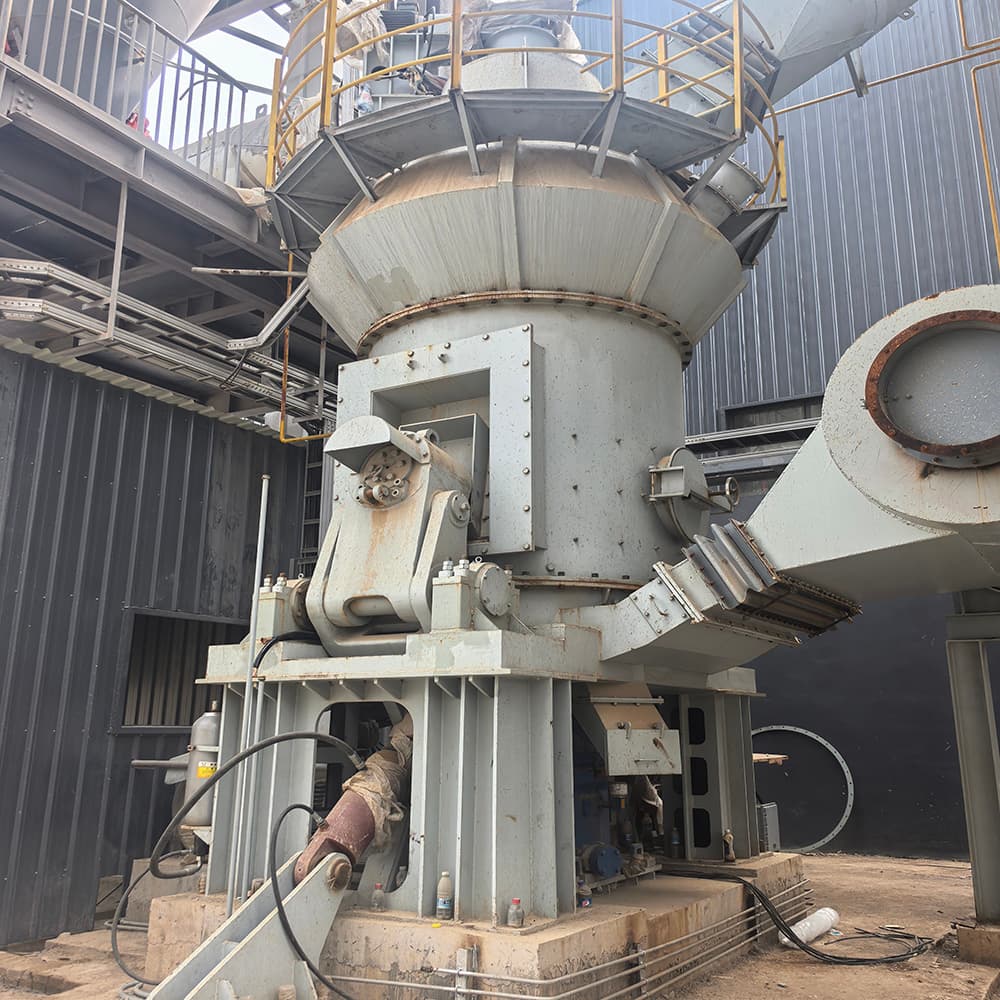

قضية
 |
★ اسم المشروع: خط إنتاج سنوي لـ 300000 طن من مسحوق الخبث ★ نطاق المشروع: تصميم العمليات وتوريد معدات تصنيع نظام الطحن العمودي للخبث HVM2800S ★ نوع مادة المعالجة: الخبث ★ سعة معالجة التصميم: ≥ 45 طن/ساعة الطاقة الإنتاجية الفعلية: ≥ 55 طن/ساعة ★ نعومة المنتج: مساحة سطحية محددة ≥ 420 سم²/غ |
التعليمات
1. ما هي المواد التي يمكن لطاحونة الخبث العمودية الخاصة بك طحنها؟
تم تصميم مطحنتنا العمودية خصيصًا لطحن خبث أفران الصهر، وهي مناسبة أيضًا للنفايات الصلبة الصناعية الأخرى المماثلة: خبث الصلب، والرماد المتطاير، ومخلفات الفحم، وغيرها من المواد ذات قابلية الطحن ومتطلبات المعالجة المماثلة.
2. ما هي سعة ودقة مطحنة الخبث العمودية الخاصة بك؟
تبلغ الطاقة الإنتاجية لمعالجة الخبث 3-200 طن في الساعة.
يمكن تعديل نعومة مسحوق الخبث النهائي / GGBS بين 200 شبكة و 1250 شبكة وفقًا لمتطلبات التطبيق في صناعات الأسمنت والخرسانة ومواد البناء.
3. كيف أختار النموذج المناسب لمشروع معالجة الخبث الخاص بي؟
نحتاج إلى معرفة: نوع الخبث الخام (خبث الفرن العالي / خبث الصلب)، والقدرة المطلوبة (طن في الساعة)، ونعومة المنتج النهائي (الشبكة)، ومحتوى الرطوبة في المواد الخام، وسيناريو التطبيق (الأسمنت، والخرسانة، وإنتاج خبث الفرن العالي المحبب) وظروف الموقع.
سيقوم مهندسونا بترشيح الطراز الأنسب لك.
4. ما الفرق بين مطحنة الخبث العمودية ومطحنة الكرات؟
تتميز المطحنة العمودية بمزايا واضحة في طحن الخبث:
تتميز هذه المطاحن بكفاءة أعلى (زيادة بنسبة 30-50%)، واستهلاك أقل للطاقة، وسعة أكبر، ومساحة أصغر، كما أنها أكثر ملاءمة للبيئة (غبار وضوضاء أقل)، وصيانة أسهل. وهي أنسب من مطاحن الكرات لإنتاج مسحوق الخبث وخبث الأفران العالية المحبب على نطاق واسع.
5. هل يمكنك توفير مطاحن الخبث العمودية المصممة حسب الطلب؟
نعم. يمكننا توفير تصميم وإنتاج مخصصين وفقًا لمتطلبات معالجة الخبث الخاصة بك، بما في ذلك السعة والنعومة وتخطيط الموقع والجهد الكهربائي وظروف العمل الخاصة (مثل الخبث عالي الرطوبة).
6. هل توفرون خط إنتاج كامل لمسحوق الخبث؟
نعم، نحن نقدم خط إنتاج مسحوق الخبث الجاهز، بما في ذلك: كسارة للتكسير المسبق للخبث، ورافعة دلو، ومغذي، ومطحنة الخبث العمودية، وجامع الغبار، ونظام التحكم، وآلة التعبئة والتغليف، لتغطية العملية الكاملة لطحن الخبث وصنع المسحوق.
7. ماذا عن تركيب وخدمة ما بعد البيع لطاحونة الخبث العمودية؟
نقدم إرشادات التركيب في الموقع، والتشغيل، وتدريب المشغلين (عملية وصيانة طحن الخبث)، والإمداد طويل الأجل بقطع الغيار المقاومة للتآكل (المناسبة لطحن الخبث)، والدعم الفني عبر الإنترنت على مدار 24 ساعة لضمان التشغيل المستقر لخط الإنتاج.
8. ما هو وقت تسليم مطحنة الخبث العمودية؟
خط إنتاج مخصص: حوالي 90-120 يوم عمل.
سيتم تحديد وقت التسليم بدقة بعد تأكيد الطراز والمتطلبات المحددة.
9. ما هو نظام التحكم الذي تعتمده مطحنة الخبث العمودية؟
تعتمد هذه الآلة نظام تحكم آلي متطور بتقنية PLC، مما يتيح التحكم الذكي في تغذية الخبث وطحنه وتصنيفه وتجفيفه. كما تدعم المراقبة عن بُعد والإنذار بالأعطال، وتتميز بسهولة التشغيل.
10. هل تتوافق مطحنة الخبث العمودية الخاصة بك مع المعايير الدولية؟
نعم، منتجاتنا تتوافق مع المعايير الصناعية الدولية ولديها شهادات ذات صلة مثل CE و ISO، مما يضمن متطلبات الجودة والسلامة وحماية البيئة، ويمكن تصديرها إلى الأسواق العالمية.
11. هل تبحث عن مطحنة عمودية موثوقة للخبث؟
إذا كنت تبحث عن مطحنة عمودية عالية الجودة وموفرة للطاقة وفعالة من حيث التكلفة لإنتاج خبث الأفران العالية المحبب (GGBS) أو مصانع الأسمنت أو مشاريع مسحوق الخبث، فلا تتردد في الاتصال بنا!
بإمكاننا أن نقدم لكم:
عرض أسعار مجاني لطاحونة الخبث العمودية
حلول مخصصة لمعالجة الخبث pالمشاريع
المواصفات الفنية التفصيلية وقوائم المنتجات
التركيب والتشغيل في الموقع وخدمة ما بعد البيع
اتصل بنا الآن للحصول على أفضل سعر ودعم احترافي لمشروع طحن الخبث الخاص بك!
