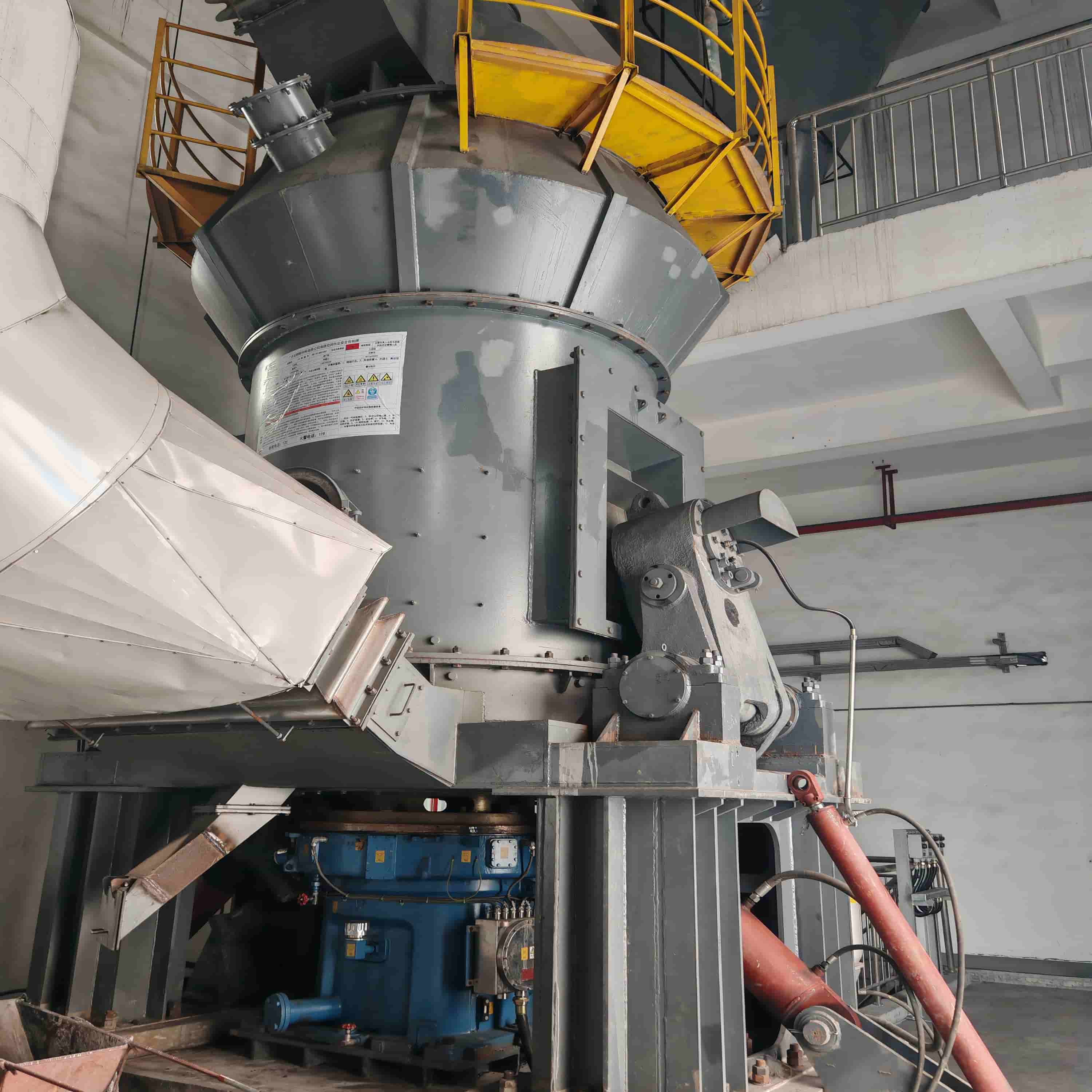

مطحنة فحم عمودية موثوقة متوسطة السعة 15-40 طن/ساعة

مطحنة فحم عمودية موثوقة متوسطة السعة 15-40 طن/ساعة

تتميز مطحنة الفحم العمودية المتوسطة هذه، التي تتراوح طاقتها الإنتاجية بين 15 و40 طنًا في الساعة، بكفاءة طحن عالية واستهلاك منخفض للطاقة، مما يتيح تشغيلًا مستقرًا على مدار الساعة. وهي مزودة بأسطوانات مقاومة للتآكل، وتعمل بهدوء وتتطلب الحد الأدنى من الصيانة، مما يساعد على خفض تكاليف التشغيل الإجمالية بشكل فعال.

رقم الصنف :
vertical coal mill
الطلب (الحد الأدنى للكمية) :
1
قسط :
Negotiation
منشأ المنتج :
China
لون :
Customize
ميناء الشحن :
China Ports
مهلة :
Negotiation
وزن :
Based on actual

استفسر الآن

مطحنة فحم عمودية موثوقة متوسطة السعة 15-40 طن/ساعة

نظرة عامة على المنتج

صُممت هذه المطحنة العمودية المتوسطة الحجم للفحم، والتي تتراوح طاقتها الإنتاجية بين 15 و40 طنًا في الساعة، خصيصًا لإنتاج الفحم المسحوق بشكل مستقر ومستمر في مصانع الإسمنت ومحطات توليد الطاقة وأفران الجير وأنظمة الغلايات الصناعية. تتميز بتصميمها ذي الحجم الهوائي الكبير، وهي وحدة طحن متطورة تجمع بين التجفيف والطحن والنقل وتصنيف المسحوق. بفضل استهلاكها المنخفض للطاقة، وإمكانية ضبط نعومة الفحم، وسهولة صيانتها، يمكنها خفض تكاليف التشغيل الإجمالية بشكل فعال.

مزايا العملاء الرئيسية

✅ مُحسَّن لخطوط الإنتاج متوسطة السعة

مصممة خصيصاً للمشاريع ذات إنتاجية تتراوح بين 15 و40 طن/ساعة. تتميز بمواصفات مثالية، فلا يوجد بها فائض في الطاقة الإنتاجية ولا قصور في الأداء.

✅ تكاليف صيانة منخفضة

مزودة ببكرات وبطانات مقاومة للتآكل لضمان عمر خدمة أطول. يمكن فحص البكرات واستبدالها بسهولة.

✅ كفاءة عالية في استهلاك الطاقة

بفضل اعتماد تقنية الطحن بالأسطوانات العمودية، فإنها تقلل من استهلاك الطاقة بنسبة 25٪ - 30٪ مقارنة بمطاحن الكرات.

✅ تشغيل مستقر واهتزاز منخفض

تعمل حلقة التخميد المدمجة وتصميم قناة الهواء المحسن على تقليل الاهتزاز بشكل كبير، مما يضمن التشغيل الموثوق على مدار الساعة.

✅ دقة قابلة للتعديل

يمكن تعديل سرعة المصنف بسرعة لتلبية متطلبات الاحتراق المتنوعة (على سبيل المثال، بقايا 80 ميكرومتر: 3٪ - 12٪).

✅ بصمة صغيرة

يوفر الهيكل العمودي مساحة أرضية، وهو مثالي لتحديث المصانع وخطوط الإنتاج الجديدة متوسطة الحجم.

مواصفات مطحنة الفحم العمودية HVM، المعايير الفنية

مواصفات النماذج	HVM1100M	HVM1250M	HVM1300M	HVM1400M	HVM1500M
سعة	5～8 طن/ساعة	8-10 طن/ساعة	10-12 طن/ساعة	12-15 طن/ساعة	15-20 طن/ساعة
طاقة المحرك الرئيسي	90 كيلوواط	110/132 كيلوواط	185/200 كيلوواط	200/220 كيلوواط	220/250 كيلوواط
الفحم الخام	<15%
نعومة الفحم المسحوق	R0.08=2%～12%
رطوبة الفحم المسحوق	≤1% (بشرط استيفاء متطلبات التجفيف)
مواصفات النماذج	HVM1700M	HVM1900M	HVM2200M	HVM2400M	HVM2800
سعة	20-25 طن/ساعة	25-35 طن/ساعة	35-45 طن/ساعة	45~55 طن/ساعة	70~90
طاقة المحرك الرئيسي	315/355 كيلوواط	400/450 كيلوواط	450/500 كيلوواط	560/630 كيلوواط	900/1120
وصف	ملاحظة: 1. معامل قابلية طحن الفحم الأصلي من نوع Hastelloy ≥ 55؛ 2. يمكن استخدامه لطحن الأنثراسيت، نعومة مسحوق الفحم (R0.08) ≤ 3% (ولكنسعةسينخفض تبعاً لذلك)

مواصفات مطحنة الفحم المسحوق العمودية HVM، المعايير الفنية (صناعة المعادن، الحرارة، الطاقة)

مواصفات النموذج	HVM800M	HVM1100M	HVM1250M		HVM1300M		HVM1400M		HVM1500M
سعة	3～5 طن/ساعة	7～10 طن/ساعة	9-12 طن/ساعة		13~17 طن/ساعة		14-19 طن/ساعة		18-24 طن/ساعة
طاقة المحرك الرئيسي	45/55 كيلوواط	90/110 كيلوواط	110/132 كيلوواط		185/200 كيلوواط		200/220 كيلوواط		220/250 كيلوواط
الفحم الخام	<15%
نعومة الفحم المسحوق	R0.08=10%～15% (نعومة مسحوق الفحم لحقن الفحم في الفرن العالي: 200 مش 80% يمر)
رطوبة الفحم المسحوق	1%～6% (بشرط استيفاء متطلبات التجفيف)
مواصفات النموذج	HVM1700M	HVM1900M		HVM2200M		HVM2400M		HVM2800M
سعة	23-30 طن/ساعة	29~36 طن/ساعة		36-45 طن/ساعة		45~55 طن/ساعة		70~90
طاقة المحرك الرئيسيr	280/315 كيلوواط	355/400 كيلوواط		450/500 كيلوواط		560/630 كيلوواط		900/1120
وصف	ملاحظة: معامل قابلية طحن الفحم الأصلي من نوع هاستيلوي HGI：55～70

مبدأ عمل الطاحونة العمودية

1. يقوم المحرك بتدوير قرص الطحن بواسطة المخفض. وفي الوقت نفسه، تسقط المواد من منفذ التغذية إلى مركز قرص الطحن الدوار، ويدخل الهواء الساخن إلى حجرة الطحن عبر مدخل الهواء.

2. بفعل قوة الطرد المركزي، تتحرك المادة نحو حافة قرص الطحن. وعندما تمر عبر الأخدود الدائري الموجود على القرص، يتم سحقها بواسطة أسطوانة الطحن.

3. يتم التقاط المواد المسحوقة بواسطة تدفق الهواء عالي السرعة عند حافة قرص الطحن. وتسقط الجزيئات الكبيرة مباشرة على القرص لإعادة طحنها.

4. ثم تمر المادة التي يحملها تدفق الهواء عبر الفاصل الديناميكي الساكن. وبفعل الدوار الدوار، يسقط المسحوق الخشن عائدًا إلى قرص الطحن لإعادة طحنه، بينما يحمل تدفق الهواء المسحوق الناعم المطلوب.

5. يتم جمع المسحوق الناعم المؤهل بواسطة جهاز التجميع ويصبح المنتج النهائي.

6. بالنسبة للمواد التي تحتوي على رطوبة، يتم تجفيفها أثناء ملامستها للهواء الساخن، مما يضمن أن المنتج النهائي يلبي نسبة الرطوبة المطلوبة.

vertical coal mill

التطبيقات النموذجية

مصانع تكليس الجير والدولوميت
خطوط إنتاج الأسمنت (سعة الكلنكر: 500-2500 طن/يوم)
أنظمة حقن الفحم المسحوق المعدني
تحضير الفحم المسحوق للغلايات الصناعية

محطات توليد الطاقة الخاصة

قضية

★ اسم المشروع: خط إنتاج فرن دوار للجير بسعة 600 طن/يوم

★ نطاق المشروع: التصميم الهندسي وتوريد المعدات لنظام تحضير الفحم العمودي HVM1300M

★ نوع المادة: فحم حجري عالي التطاير

★ الإنتاج: ≥12 طن/ساعة

★ نعومة المنتج: 90% يمر عبر منخل 200 مش

★ ميزة خاصة: منطقة المرتفعات الباردة

★ سنة التشغيل: 2020

التعليمات

1. ما هي المواد التي يمكن لطاحونتك العمودية طحنها؟

صُممت مطحنتنا العمودية خصيصاً لطحن الفحم، وهي مناسبة أيضاً لطحن مختلف المواد القائمة على الفحم والوقود ذي الصلة، مثل الفحم البيتوميني، والأنثراسيت، والليغنيت، ومخلفات الفحم، وطين الفحم، وغيرها من المواد ذات قابلية طحن مماثلة للفحم.

2. ما هي سعة ودقة طحن مطحنة الحبوب العمودية لديكم؟

بالنسبة لمعالجة مسحوق الفحم، تتراوح السعة من 3 إلى 200 طن في الساعة، ويمكن تعديل نعومة مسحوق الفحم النهائي بين 200 و1250 مش وفقًا لمتطلبات تطبيق العميل (مثل محطات الطاقة، ومصانع الأسمنت، والغلايات).

3. كيف تختار الطراز المناسب؟

نحتاج إلى معرفة نوع الفحم الخام لديك (فحم بيتوميني/أنثراسيت/ليغنيت)، والسعة المطلوبة، ونعومة مسحوق الفحم النهائي، ومحتوى الرطوبة في الفحم الخام، وسيناريو الاستخدام (توليد الطاقة، إنتاج الأسمنت، احتراق الغلايات)، وظروف الموقع. سيقوم مهندسونا بترشيح النموذج الأنسب.

4. ما الفرق بين المطحنة العمودية ومطحنة الكرات؟

فيما يخص طحن الفحم، تتميز المطحنة العمودية بكفاءة أعلى (زيادة بنسبة 30%–50%)، واستهلاك أقل للطاقة، وسعة أكبر، ومساحة أصغر، وحماية بيئية أكبر (غبار وضوضاء أقل)، وصيانة أسهل من مطحنة الكرات، مما يجعلها أكثر ملاءمة لإنتاج مسحوق الفحم على نطاق واسع.

5. هل يمكنك توفير مطحنة عمودية مصممة حسب الطلب؟

نعم، نحن نقدم خدمات التصميم والإنتاج حسب الطلب وفقًا لمتطلبات معالجة الفحم لدى العميل، بما في ذلك الطاقة الإنتاجية، ونعومة مسحوق الفحم، ونوع الفحم الخام، وتخطيط الموقع، وظروف العمل الخاصة (مثل طين الفحم عالي الرطوبة).

6. هل توفرون خط إنتاج كامل؟

نعم، نحن نوفر خط إنتاج مسحوق الفحم المتكامل، والذي يشمل كسارة للتكسير الأولي للفحم، ورافعة دلو، ومغذي، ومطحنة عمودية لمسحوق الفحم، وجهاز تجميع الغبار، ونظام تحكم، وآلة تعبئة، لتغطية العملية الكاملة لطحن الفحم وتصنيع المسحوق.

7. ماذا عن التركيب وخدمة ما بعد البيع؟

نقدم إرشادات ميدانية للتركيب والتصحيح وتدريب المشغلين (تشغيل وصيانة طحن الفحم)، وإمدادات طويلة الأجل من قطع الغيار المقاومة للتآكل والمناسبة لطحن الفحم، ودعم فني عبر الإنترنت على مدار 24 ساعة لضمان التشغيل المستقر لخط الإنتاج.

8. ما هو وقت التسليم؟

بالنسبة لنماذج مطاحن مسحوق الفحم العمودية القياسية، تتراوح مدة التسليم بين 90 و120 يوم عمل. أما بالنسبة لخطوط إنتاج مسحوق الفحم المصممة حسب الطلب، فتبلغ مدة التسليم حوالي 120 يوم عمل.

9. ما هو نظام التحكم الذي تستخدمه المطحنة العمودية؟

تعتمد هذه الآلة نظام تحكم آلي متطور بتقنية PLC مع شاشة لمس، مما يتيح تشغيلاً ذكياً وغير مأهول لعمليات تغذية الفحم وطحنه وتصنيفه وتجفيفه، كما تدعم المراقبة عن بعد والإنذار بالأعطال.

10. هل لديك شهادة؟

نعم، مطحنة مسحوق الفحم العمودية لدينا تلبي المعايير الصناعية الدولية وتحمل شهادات ذات صلة مثل CE وISO، مما يضمن متطلبات الجودة والسلامة وحماية البيئة، ويمكن تصديرها إلى الأسواق العالمية.

11. هل تبحث عن مطحنة عمودية موثوقة لمسحوق الفحم؟

إذا كنت تبحث عن مطحنة عمودية عالية الجودة وموفرة للطاقة وفعالة من حيث التكلفة لمسحوق الفحم لمحطات الطاقة أو مصانع الأسمنت أو احتراق الغلايات أو مشاريع إنتاج مسحوق الفحم، فلا تتردد في الاتصال بنا!
