ما الفرق بين المطحنة العمودية ومطحنة ريموند؟

يتم تطبيق ضغط الطحن على الأسطوانات عبر نظام هيدروليكي هوائي. ويمكن ضبط ضغط الأسطوانات وحركات رفعها عن بُعد، كما يتوفر التشغيل اليدوي في الموقع. يتألف النظام الهيدروليكي للمطحنة من وحدة الطاقة الهيدروليكية، والأسطوانات، والمراكم، والأنابيب. ويتم تحقيق الضغط الهيدروليكي من خلال الأسطوانات، بينما تعمل المراكم على التخميد والتثبيت.

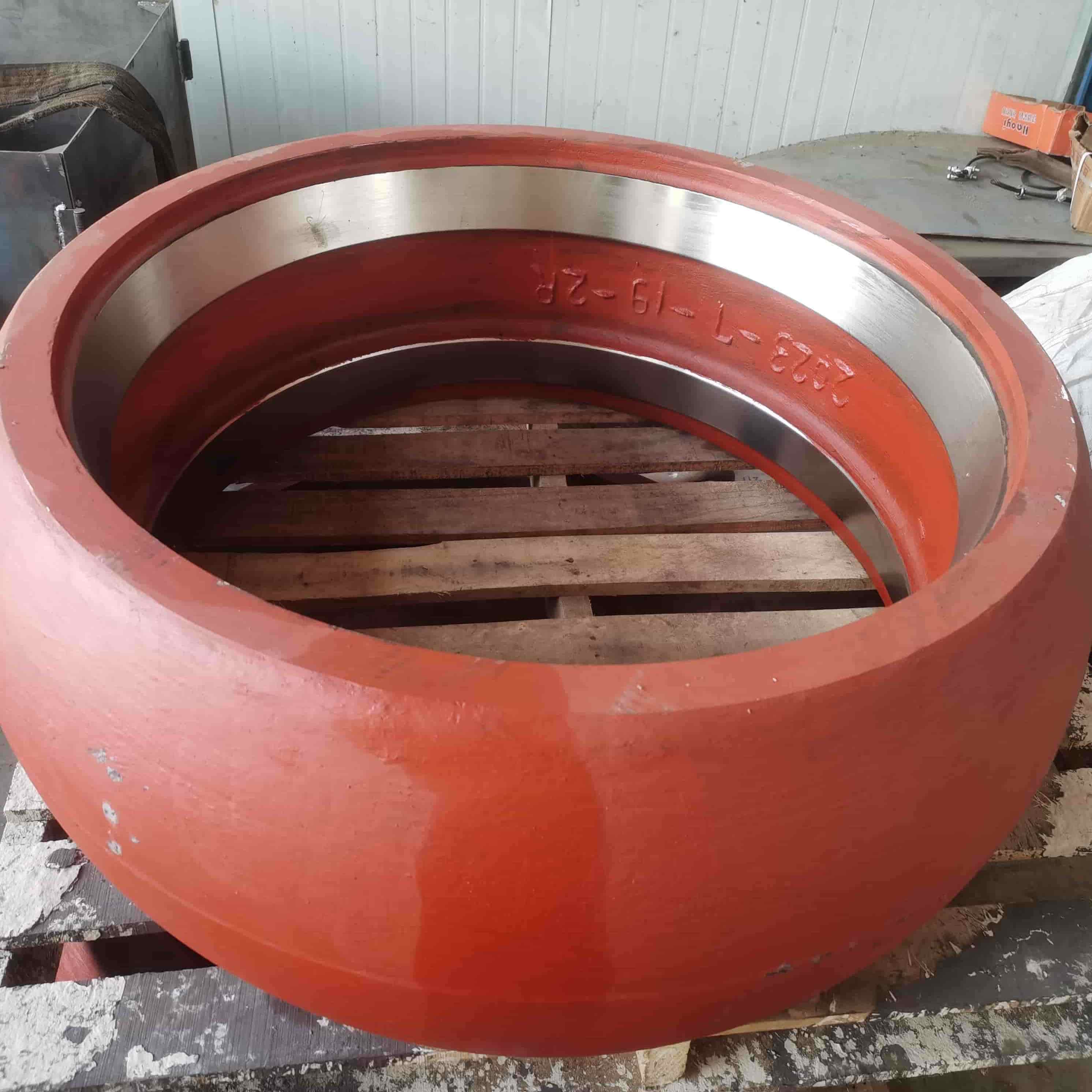

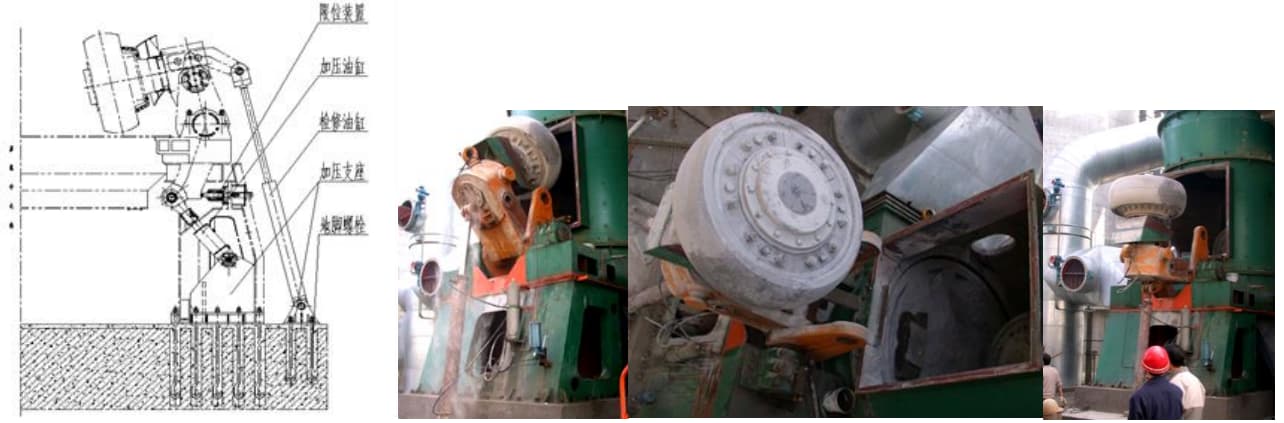

صُممت أكمام الأسطوانات لتكون قابلة للعكس لضمان عمر خدمة أطول. وبمساعدة النظام الهيدروليكي، يمكن إخراج أسطوانات الطحن من حجرة الطحن إما بشكل متزامن أو بشكل فردي، مما يجعل الفحص والصيانة في غاية السهولة.

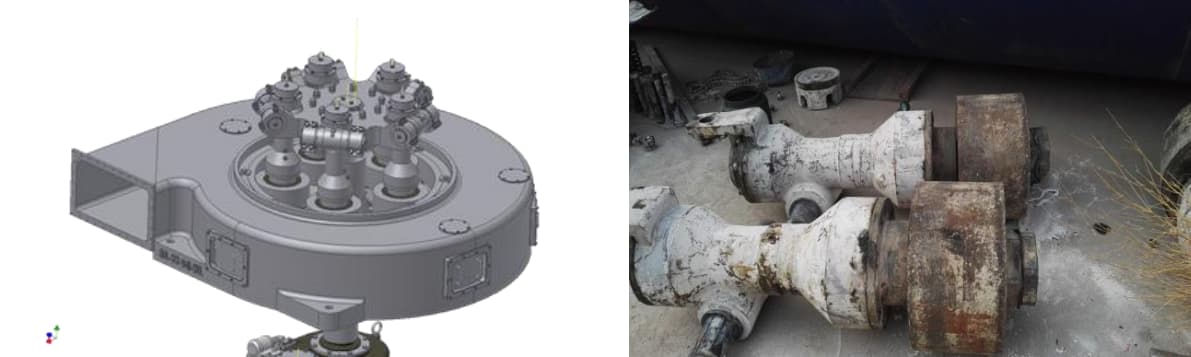

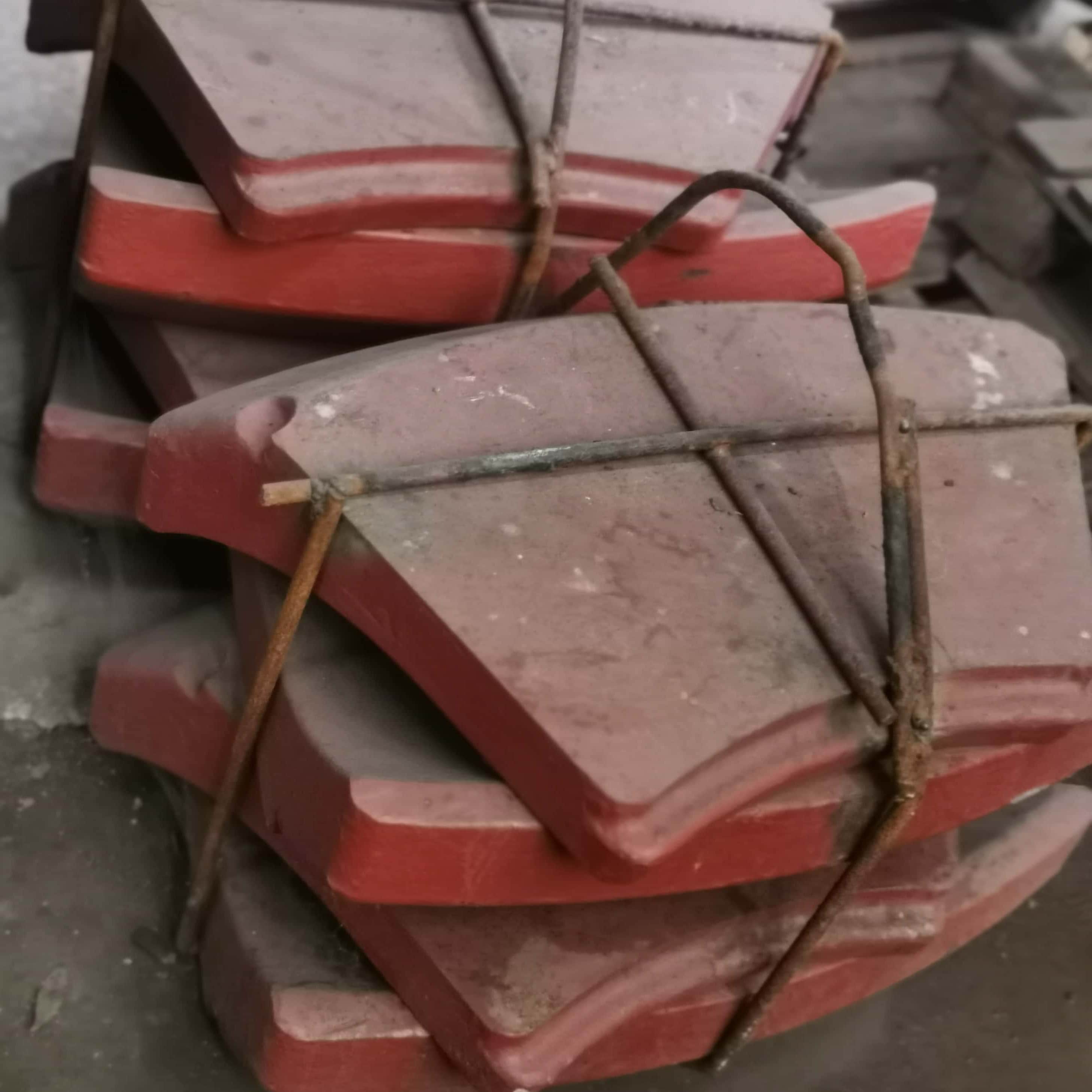

على النقيض من ذلك، تعمل مطحنة ريموند وفق مبدأ طحن مختلف: حيث تُضغط بكرات الطحن بقوة على حلقة الطحن بفعل قوة الطرد المركزي. تُجمع المواد بواسطة شفرات المحراث وتُمرر بين البكرات والحلقة، حيث تُسحق إلى مسحوق تحت ضغط الدرفلة. وكما هو واضح، لا تحتوي مطحنة ريموند على نظام هيدروليكي مستقل. عادةً ما تتطلب مكونات الطحن فيها استبدالًا وصيانة كل شهرين إلى ثلاثة أشهر. علاوة على ذلك، فإن الاصطدام المباشر بين أجزاء الطحن المعدنية يُؤدي إلى توليد شرارات، مما يُشكل خطرًا كبيرًا للانفجار عند طحن المواد القابلة للاشتعال والانفجار، وبالتالي يُشكل خطرًا جسيمًا على السلامة. تتكون مكونات الطحن في مطحنة ريموند من البكرات والحلقة، المصنوعة من فولاذ المنغنيز. يتميز هذا الفولاذ بمقاومة ضعيفة للتآكل، مما يستلزم استبداله بشكل متكرر (مرتين على الأقل سنويًا) ويجعل صيانته أمرًا بالغ الصعوبة.

2.3 مقارنة أنظمة التصنيف: مطحنة الأسطوانات العمودية HVM مقابل مطحنة ريموند

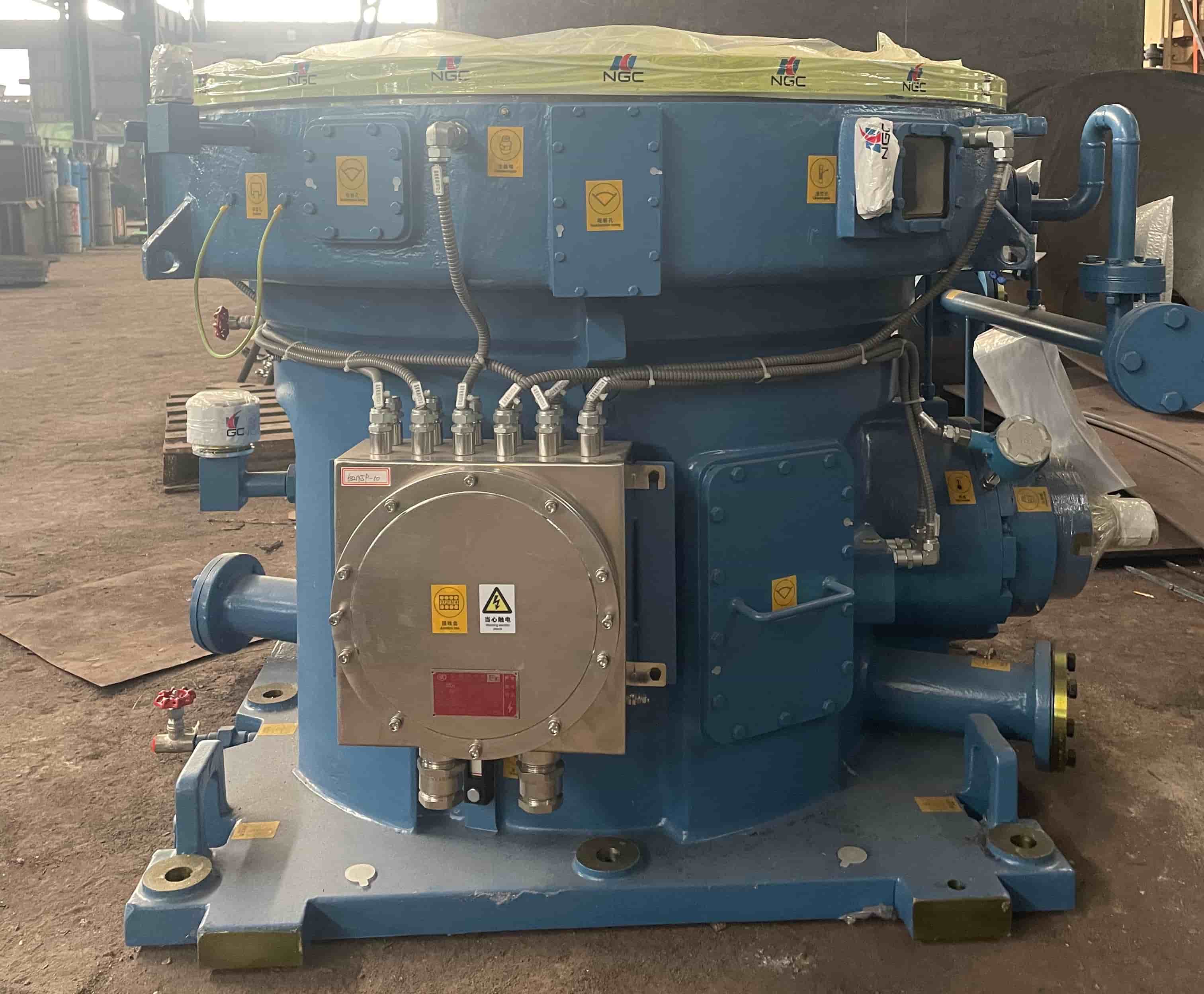

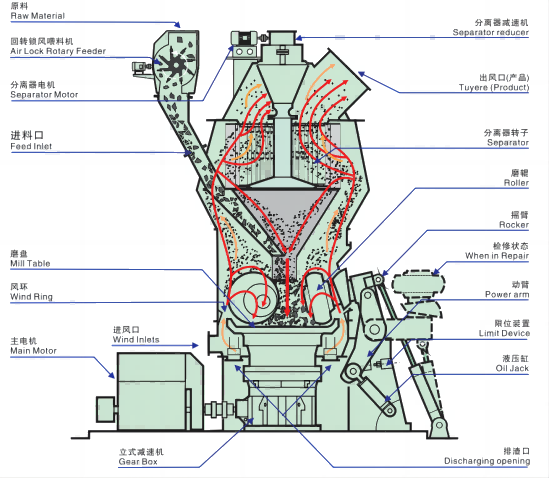

تُجهّز مطحنة HVM العمودية ذات الأسطوانات بمصنف ديناميكي-ثابت مُدمج مضاد للتجاوز. صُمم قفص دوار المصنف على شكل قفص سنجابي، مُتضمنًا ريش توجيه ثابتة ومخروط إرجاع. لا يُسهّل هذا التصميم التحكم الدقيق في نعومة المنتج فحسب، بل يسمح أيضًا للمواد غير المطابقة للمواصفات بالسقوط عبر المخروط عائدةً إلى مركز طاولة الطحن لإعادة طحنها. أثناء الدوران، تُولّد الشفرات الديناميكية ضغطًا موجبًا في الجزء العلوي، مما يُجبر الغاز المُحمّل بالغبار على المرور عبر شفرات المصنف الديناميكية، وبالتالي يُنتج منتجًا أنعم مع نطاق واسع من ضبط النعومة. يركز التصميم على تحسين منطقة التصنيف والتحكم في حركة الجسيمات، وتقليل أنماط التدفق غير المنتظمة داخل المطحنة قدر الإمكان. تشمل تعديلات التصميم الرئيسية الفجوة بين الدوار الديناميكي وريش التوجيه، وسرعة الدوار، وعدد ريش التوجيه وشكلها الهندسي. بالإضافة إلى ذلك، زُوّد الدوّار بمانع تسرب هوائي يمنع دخول الجزيئات الخشنة إلى المنتج النهائي، مما
