مبدأ عمل الطاحونة العمودية

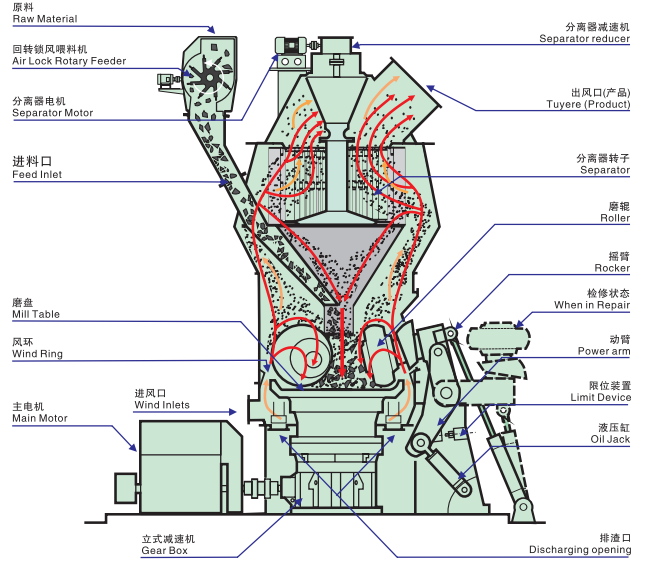

يمكن تلخيص مبدأ عمل المطحنة العمودية (مطحنة الأسطوانات العمودية) على النحو التالي:يتم سحق المادة وطحنها إلى مسحوق ناعم من خلال عملية التدحرج والطحن بواسطة بكرات الطحن على طاولة الطحن الدوارة، بينما يحمل تدفق الهواء المسحوق الناعم المؤهل خارج المطحنة.

1. التغذية وتراكم المواد

تدخل المواد (مثل الجبس والحجر الجيري والفحم وغيرها) إلى المطحنة عبر فتحة التغذية العلوية، وتسقط في مركز طاولة الطحن الدوارة. وبفعل قوة الطرد المركزي، تتحرك المواد نحو حافة طاولة الطحن، وتدخل المنطقة أسفل أسطوانات الطحن لضغطها.

2. الطحن والسحق

هذه هي الخطوة الأساسية، وهي تحقيق سحق وطحن المواد من خلال آليات متعددة:

الدرفلة والضغط: تُدار طاولة الطحن بواسطة محرك لتدور، بينما تدور بكرات الطحن بفعل احتكاك المادة. ويُطبّق النظام الهيدروليكي ضغطًا هائلاً على بكرات الطحن، مما يؤدي إلى سحق المادة الموجودة أسفلها.

الطحن الطبقي: تشكل المادة "طبقة" على طاولة الطحن. ومع دوران البكرات، تُسحق الجزيئات الكبيرة وتُطحن بشكل أكبر إلى مسحوق ناعم تحت ضغط مستمر واحتكاك بين الجزيئات.

3. الفصل والتدوير

نقل تدفق الهواء: يتم حقن الهواء الساخن عالي السرعة (أو الهواء العادي) من المنطقة الحلقية المحيطة بطاولة الطحن، مما يؤدي إلى نفخ المواد المطحونة إلى الأعلى.

التصنيف والفرز: يقوم تدفق الهواء بنقل المواد إلى المصنف (دوار من نوع القفص الدوار) في الجزء العلوي من المطحنة.

المسحوق الناعم المؤهل: يمكن للجسيمات التي تستوفي متطلبات النعومة أن تمر عبر فجوات شفرات المصنف ويتم نقلها بواسطة تدفق الهواء إلى معدات تجميع الغبار اللاحقة (مثل مرشح الأكياس) لتجميعها كمنتج نهائي.

المسحوق الخشن غير المؤهل: يتم حجب الجزيئات الخشنة بواسطة دوار المصنف وتسقط مرة أخرى إلى مركز طاولة الطحن لإعادة طحنها مع المواد التي تم تغذيتها حديثًا، مما يشكل "دورانًا خارجيًا" أو "دورانًا داخليًا".

4. التجفيف (إذا لزم الأمر)

إذا تطلبت المادة التجفيف أثناء الطحن (مثل معالجة الجبس أو الفحم)، فسيكون الهواء المُدخل إلى المطحنة هواءً ساخنًا. وأثناء نقل المادة وتصنيفها، يُبخر الهواء الساخن الرطوبة منها بكفاءة. ويمكن للمطحنة العمودية إتمام عمليات الطحن والتجفيف والتصنيف الثلاث في آنٍ واحد.
