نقل مستقر للطور الكثيف، إنتاجية عالية، استهلاك منخفض للغاز للأسمنت والرماد المتطاير ومسحوق المعادن. مضخة حاوية ذات سعة عالية للطور الكثيف لنقل المساحيق السائبة.
رقم الصنف :
Pneumatic conveying bin pumpالطلب (الحد الأدنى للكمية) :
1قسط :
Negotiationمنشأ المنتج :
Hefei,Chinaلون :
Customizeميناء الشحن :
Negotiationمهلة :
Negotiationوزن :
Based on actualمضخة خزانات عالية السعة ذات طور كثيف
تُعدّ مضخة نقل المواد الهوائية ذات الطور الكثيف، والمعروفة أيضًا باسم خزان إرسال الضغط، من المعدات الأساسية لنقل المساحيق الجافة بكميات كبيرة في بيئة مغلقة. يُحدد حجم المضخة بناءً على خصائص المادة، وحجم جزيئاتها، ومسافة النقل، وقدرتها على النقل. وهذا يعني أن كل وحدة تُصمم خصيصًا لتلبية متطلبات العملية مع تقليل استهلاك الطاقة إلى أدنى حد. يضمن نظام التحكم الآلي الكامل (PLC) تغذية مستقرة للدفعات، ومنع تسرب الغبار، وانخفاض استهلاك الهواء، ونقل المواد لمسافات طويلة. تُستخدم هذه المضخة على نطاق واسع في محطات توليد الطاقة، ومصانع الأسمنت، وقطاعات التعدين، والصناعات الكيميائية، والصناعات المعدنية.

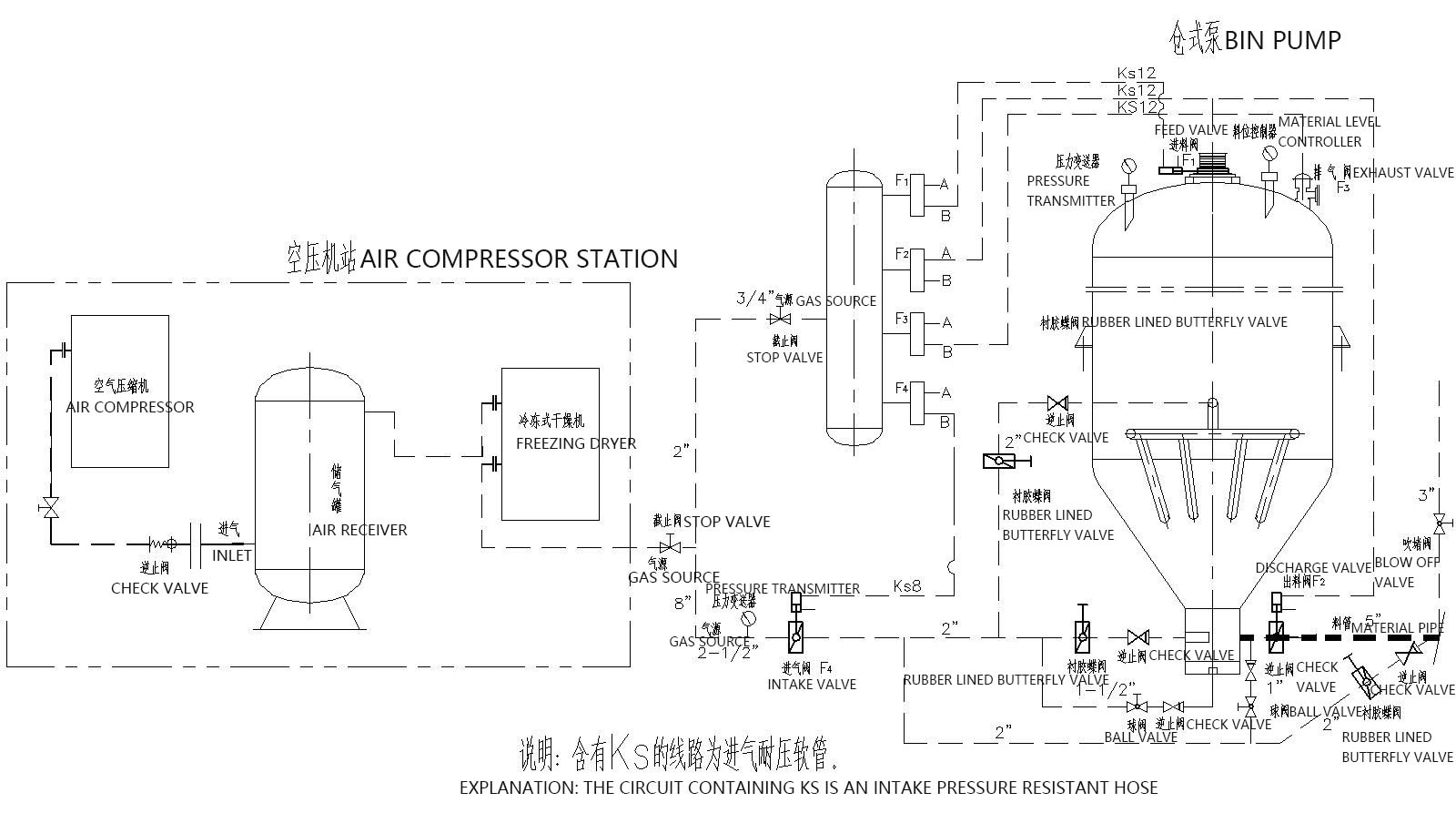

تعمل مضخة نقل الحاويات الهوائية في وضع الدوران المتقطع بأربع مراحل تشغيل:
المرحلة الأولى: التغذية
يُفتح صمام التغذية وصمام التهوية في آن واحد. تسقط المواد في جسم المضخة بفعل الجاذبية حتى يُرسل مقياس المستوى (أو مرحل التوقيت) إشارة امتلاء الحاوية، ثم يُغلق الصمامان تلقائيًا.
المرحلة الثانية: التمييع والضغط
يُفتح صمام مدخل الهواء، ويتدفق الهواء المضغوط إلى الجزأين العلوي والسفلي من الخزان. يمر الهواء الموجود في الأسفل عبر أجهزة التمييع (صفائح التهوية أو مجموعات الفوهات) لتمييع المواد، بينما يرتفع ضغط الخزان الداخلي تدريجياً.
المرحلة الثالثة: النقل
عندما يصل ضغط الخزان إلى القيمة المحددة مسبقًا، يُفتح صمام التفريغ تلقائيًا. تُدفع المواد المميعة بواسطة الهواء المضغوط إلى خط أنابيب النقل، وتُنقل إلى الصومعة المستهدفة بتدفق منخفض السرعة وعالي الكثافة، مما يقلل بشكل كبير من تآكل خط الأنابيب.
المرحلة الرابعة: التطهير
بعد اكتمال نقل المواد، ينخفض ضغط الخزان. يستمر ضخ الهواء المضغوط لفترة لتنظيف خط الأنابيب وإزالة المواد المتبقية. بعد ذلك، يُغلق صمام مدخل الهواء، ويُغلق صمام التفريغ بعد فترة تأخير، ويُفتح صمام التغذية، وتبدأ الدورة التالية.
جدول معلمات مضخة نقل الحاويات الهوائية ذات المواصفات العادية
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD18/N | PCD20/N | PCD22/N | مسافة النقل المرجعية | |
مواصفة | 5.0~6.7m³ | 7.0~10.0m³ | 10.0~15.0m³ | أفقي (م) | عمودي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 12~20 | 16~32 | 25~50 | 500 | 30 |
الرماد المتطاير | 0.75 | 18~32 | 25~48 | 35~70 | 50 |
| |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
الأسمنت / المواد الخام | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 | |
جدول معلمات مضخة نقل الحاويات الهوائية ذات المواصفات الصغيرة
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة النقل المرجعية | |
مواصفة | 0.2~0.5m³ | 0.6~1.6m³ | 1.5~2.5m³ | 2.5~5.0m³ | أفقي (م) | عمودي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
الرماد المتطاير | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 | |
الأسمنت / المواد الخام | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
مسحوق السيليكون | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
جدول معلمات مضخة نقل الحاويات الهوائية لمسافات طويلة
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل المرجعية | |
مواصفة | 16~20m³ | 18-22m3 | 20~27m³ | 26~32m³ | أفقي (م) | أفقي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
الرماد المتطاير | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 40~65 | 45~70 | 50~85 | 70~100 | 70~100 | 1000 | 25 |
الأسمنت / المواد الخام | 1.0 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 | |
جدول معلمات مضخة نقل الحاويات الهوائية ذات السعة الكبيرة
نقل المواد | الوزن الإجمالي (طن/م³) | نموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل المرجعية | |
مواصفة | 16~20m³ | 18-22m³ | 20-27 متر مكعب | 26~32m³ | أفقي (م) | أفقي (م) | ||
الفحم المسحوق | 0.5 | حجم التسليم (طن/ساعة) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
الرماد المتطاير | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
الأسمنت / المواد الخام | 1.0 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
المزايا الأساسية
✅ النقل منخفض السرعة ذو الطور الكثيف
سرعة تدفق المواد البطيئة، سرعة ابتدائية من 6 إلى 10 م/ث؛ تآكل ضئيل للأنابيب، مما يطيل عمر خدمة خط الأنابيب بشكل كبير
✅ تشغيل محكم الإغلاق وخالٍ من الغبار
هيكل نقل مغلق تمامًا، بدون غبار متطاير، يفي بمعايير الانبعاثات البيئية
✅ نظام تحكم آلي ذكي PLC
دورة تشغيل تلقائية، وتغذية آلية، وضغط، ونقل، وتفريغ
✅ مقاومة عالية للانسداد
بنية محسّنة لطبقة التمييع، وتفريغ سلس حتى للمساحيق الناعمة اللزجة
✅ مجموعة واسعة من المنتجات المخصصة بكميات كبيرة
الأحجام القياسية: 0.5 م³ / 1 م³ / 2 م³ / 4 م³ / 6 م³ / 10 م³، تتوفر أحجام خزانات مخصصة
✅ استهلاك منخفض للطاقة
انخفاض الحاجة إلى الهواء المضغوط مقارنة بنظام النقل ذي الطور المخفف، مما يقلل من تكلفة التشغيل
مواد النقل المناسبة
اتصل بنا!
إذا كنتم مهتمين بمضخة نقل الحاويات الهوائية ذات الطور الكثيف، أو كنتم بحاجة إلى حلول نقل مصممة خصيصًا لتلبية احتياجاتكم، فيرجى التواصل معنا فورًا. سيرد عليكم فريقنا المختص خلال 24 ساعة، وسيزودكم بمعلومات مفصلة عن المنتج وعرض سعر.
